180程度PCBの処理装置AC 220V 60HZ PCBインバーター コンベヤー
180Degree PCBインバーター コンベヤーCNSMT

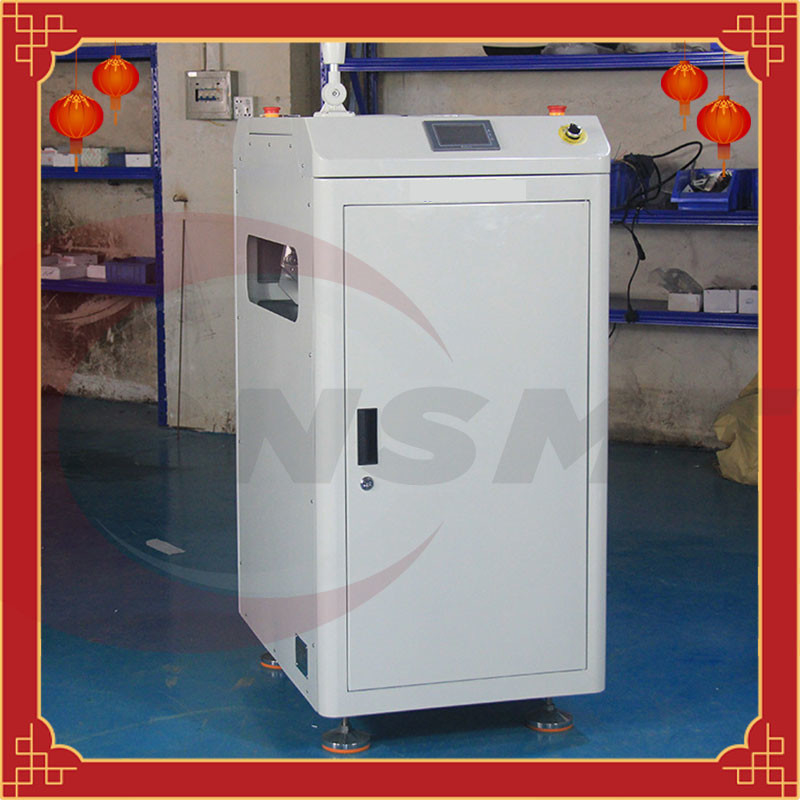

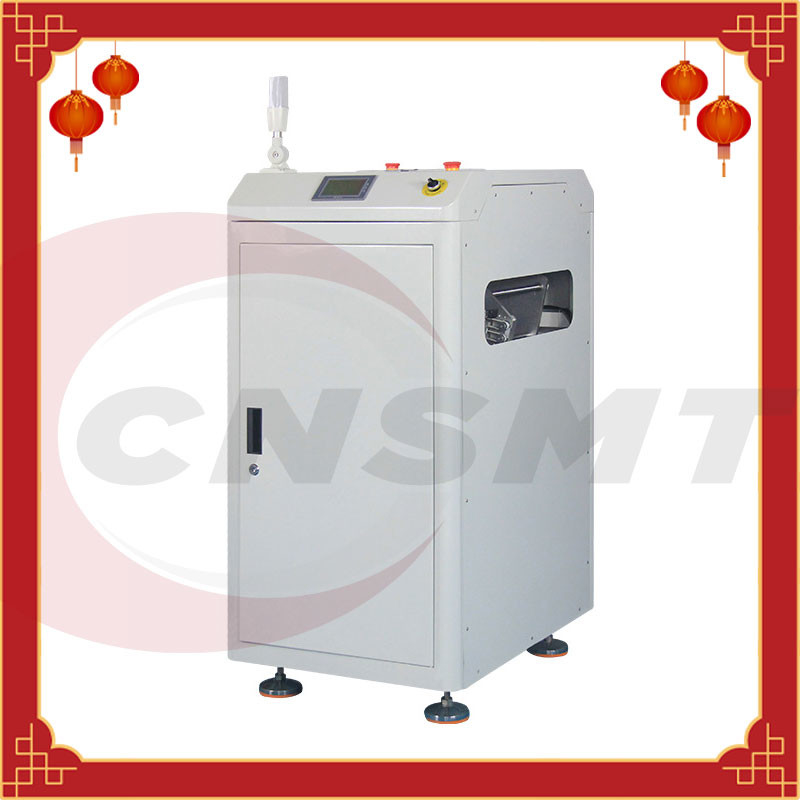

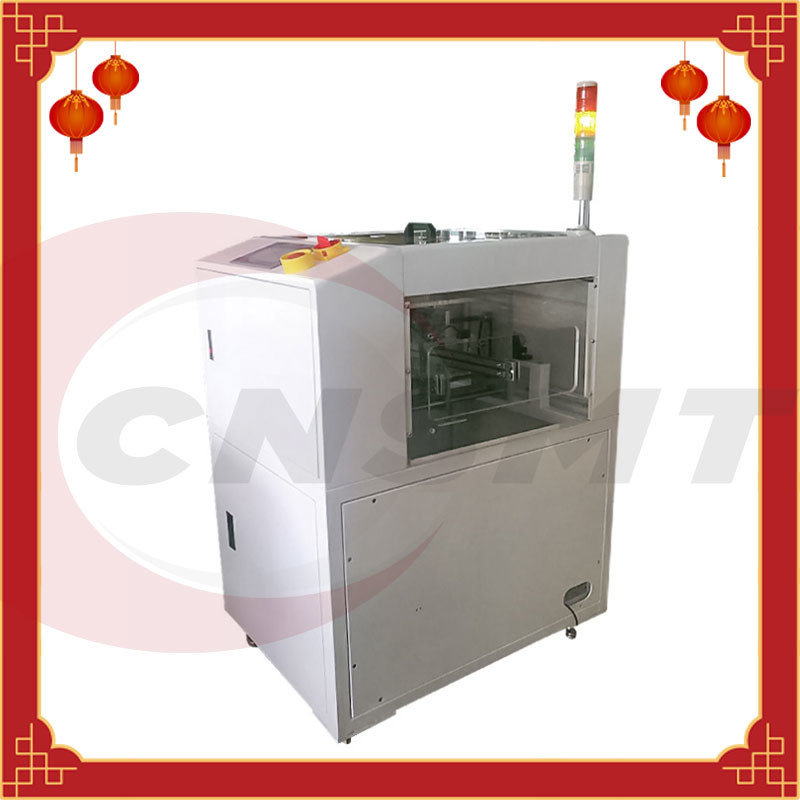

PCBインバーター コンベヤー

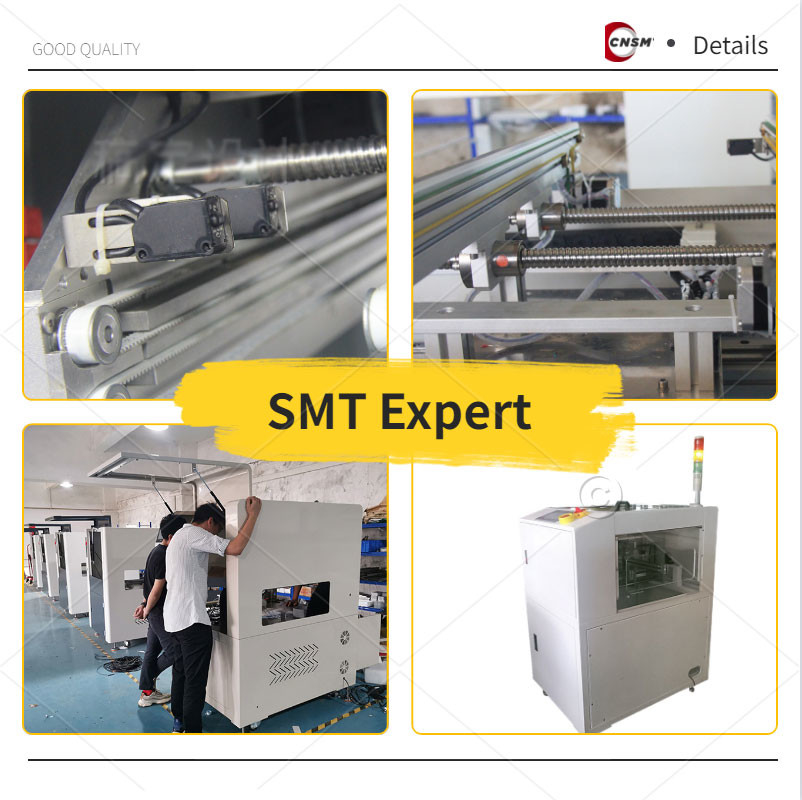

製品の説明
※は上の安全カバー維持の間に機械ハードウェアの処理を促進するために開けることができる
※の使いやすくスマートなタッチ画面機能制御インタフェース
PCB板が滑らないことを確認する※の調節可能な角の速度
※の安定した、釣り合った幅の調節装置（手制御ねじ調節）
※小さい機械足跡
※多用性があるSMEMAのインターフェイス
指定
| 記述 | PCBインバーター コンベヤーが両面の処理の必要性を満たすためにPCB板を弾くのに使用されている |
| サイクル時間 | 約15秒 |
| 電源 | 110-220-230V AC （指定されるユーザー）、単一フェーズ |
| 電気負荷 | 最高180 VA |
| 空気圧 | 0.45-0.6Mpa |
| 気流の容積 | 30リットルまで/分 |
| 伝達高さ | 900±20mm （またはユーザー指定した） |
| 伝送方向 | Left→rightかright→left （任意） |
モデル:
| モデル | CNSMT-CV300 | CNSMT-CV350 | CNSMT-CV460 |
| PCBのサイズ（L×W）~ （L×W） | （50x50） | （450x300） | （50x50） | （450x350） | （50x50） | （450x460） |
| 次元（L×W×H） | 520x520x900 | 570*570*900 | 650*650*900 |
| 重量 | Approx.110kg | 130kg | 160kg |
働き主義
PCB板自動インバーター コンベヤーは電子プロダクトのSMTライン ボディで使用される。回転機械トラック、トラックは回る180を行いAサイドPCB板は入る、およびbサイドPCB板出口へのPCB板流れ。全面的なフレームは機械限界のステッピング モーター+ベルトによって右のプロフィールと、表面の出現である1.5mmの薄板金、フリップ ドライブ運転される、一致する;ドライブを運ぶトラックは15W ACモーター+鎖によって運転される
背景の技術:
PCBのサーキット ボードは、別名プリント基板を、である電子部品のための電気関係の提供者。その設計は主にレイアウトの設計である。
サーキット ボードを使用する主な利点は配線および組立エラーを非常に減らすことでオートメーションおよび生産の労働率のレベルを改良する。
PCB板の前部および裏側が処理され、作り出されなければならないようにPCB板の増加する統合、工程が原因で要求する。
既存の手動フリップのほとんどは使用される。ある工場で使用される弾く装置に複雑な構造および高い調達の費用がある。
パッキング及び配達
証明
会社情報
CNSMTは中国の10年以上経験のSMT機械のための一流の製造業者およびsupplieirおよび解決である。そして私達はまたSMT分野、で私達持っている源の広大必要とする使用されてSMTの貿易業者のためのOEM&ODMをしてもいいまたは新しいSMT装置か他の部品、私達は最もよい質および競争の要された機械を得るのを助けてもいい。
私達があなたのためにしてもいい何を:
※私達は私達の自身の工場をSMT装置および装置を作ってもらう
※私達に農産物機械のための専門のtechnichエンジニアのチームがある
※私達はあなたの条件を一致しているあなたのためのSMT機械の変化をカスタマイズしてもいい
※私達は世界中使用され、新しいSMT装置を売買する
※私達は世界的ににSMTの実線機械および輸出を提供する
あなたのための最も信頼できる中国パートナーになる※。
FAQ
質問:何が中国の最もよい会社を作るか。
答え:私達は私達に企業の固体経験を与える10年間以上SMTの営業種目に既にあった。
質問:私達の優先する適用に従って私の順序をカスタマイズできるか。
答え:はい、当然!私達は私達の顧客のための発注をカスタマイズしてもいい。私達はちょうど電子メールによってあなたの条件か優先する適用を送ることを必要とする。私達は私達によってがあなたのために上がった最もよい解決が付いているレシートから24-48時間以内にあなたに答える。
質問:PCBインバーター コンベヤーの主な利点は何であるか。
答え:PCBインバーター コンベヤーの主な利点は手動処理の必要性なしであなたのPCBsを弾くことができる十分に自動化されたSMTアセンブリがあることである。これは必要人為的なミスによる損傷を防ぐためにである。
質問:それは使いやすいPCBインバーター コンベヤーか。
答え:はい、それはある。実際、私達の機械のほとんどは機能およびプロセスの点では機械をもっと理解するのを助ける英国マニュアルと来る。取付けおよび機械を始められて得ることはまた容易である。より多くの情報が必要、私達が助けてもいいように私達に連絡することを躊躇してはいけない
質問:国際順序のためのあなたの調達期間は何であるか。
答え:国際的なまたはローカルであるかどうかすべての順序のための私達の正常な調達期間は移動時間の処理し、10仕事日の3仕事日である。幾日の実際の数がまだあなたの厳密な位置によって決まることノートを取りなさい。私達があなたの順序の調達期間の幾日のより精密な数を与えてもいいように私達にあなたの厳密な位置を知らせなさい。
質問:何を包装のために使用するか。
答え:通常、私達はあなたの順序を詰めるために小金庫を使用する。しかし機械がより多くの保護を要求すれば、私達は木枠を加える。またあなたの優先する包装を知らせた私達にできる。
質問:カスタマイズされた機械のために頭金を要求するか。
答え:はい。カスタマイズされた機械のために、私達は70%の頭金を要求する。30%は郵送物の準備ができている機械を一度支払われるべきである。
私達のサービス
1のSMTの実線の解決
2のSMTの周辺機器の製造業者
3つのSMTの送り装置、smtは、smtの送り装置の口径測定、PCBのトロリー、送り装置のトロリー、PCBのstrorage、SMTのスクイージの製造業者ノズルを通して出す
4、Buy and sell使用され、新しいYAMAHA JUKI富士松下電器産業サムスンおよび退潮のオーブン プリンター
5、
CNSMTは中国のすべてのPCB機械のリーダーそして信頼された製造者ここにである。私達にまた私達の国際的な顧客全員からの高い満足率があるなぜなら私達はあなたのSMTの必要性すべてに最上質プロダクトだけ提供することで捧げられる。
私達にすべてのSMT機械の大きい在庫があり、私達にある最も速い販売PCB機械の1つはPCBインバーター コンベヤーである。良質PCBインバーター コンベヤー、一見をこれ以上捜さなければ、私達にいろいろな種類配達の準備ができたそれがあるので。確実命令するべきこと私達を助けることを許可するためにでなければ!
なぜCNSMTを選びなさいか。
これらはCNSMTしかなぜ信頼しないべきであるか理由である。私達はここにあなたのSMTの必要性すべてに最も有効で、最も現実的な解決を見つけるのを助けることいる。
PCBインバーター コンベヤーを捜したら、次細部を見なさい。
PCBインバーター コンベヤーは何であるか。
それをどちら側でも弾くとき処理のためのマニュアル処理の必要性をPCBsたいと思えばPCBインバーター コンベヤーか別名PCBフリップ コンベヤーは、使用するものである除去し。
手動処理を除去することはプロセスの間に損傷および汚染の危険を避けたいと思えば、必要である。PCBインバーター コンベヤーは多くの形態および特徴入って来。しかし大抵、それの一般的な目的はそれを処理し、次に反対側のするために1つの側面の板を弾けるである。このプロセスは人間の介在の必要性なしで、自動化される。
オートメーションは高い生産性へキーである
私達はすべてオートメーションがアセンブリのSMTラインに多くの利点を持って来る筈だことがわかる。にほしければSMTの工場/会社はこれを考慮するべきである:
PCBインバーター コンベヤーの特徴
述べられるように、PCBインバーター コンベヤーはさまざまなモデル、特徴および機能性入って来。しかしちょうどあなたがほとんどのPCBインバーター コンベヤーで、見る下記のように情報を見つける少数の共通機能を示すため:
技術的な認識の要素:
これに基づいて、実用新案権は自動的にPCB板を弾くことができ、単純構造および安価があるPCB板弾く/インバーター コンベヤー機械を提供する。
実用新案権の目的を達成するためには、実用新案権は次の技術的な解決を採用する:
下記のものを含んでいるPCB板回転機械、:
フレームに最初の端および第2端がある;
ローラー セットは最初の端の近くのフレームで整理される;
運搬のメカニズムはフレームで整理される;運搬のメカニズムは相互に間隔をあけられたコンベヤー ベルトの最初の回転シャフト、第2回転シャフト、最初のモーターおよび大多数を含んでいる。
最初の回転シャフトは最初の終わり位置の近くのフレームにある、第2回転シャフトは第2端の近くのフレームにあり、いくつかのコンベヤー ベルトは最初の回転シャフトおよび第2回転シャフトによって運転される;
弾くメカニズムはフレームで整理される;弾くメカニズムは回転シャフト、最初に締め金で止めるストリップのグループ、二番目に締め金で止めるストリップのグループ、ストリップのグループ、第4締め金で止めるストリップのグループおよびセンサー締め金で止める三番目を含みフレームの真中に、最初の締め金で止めるストリップのグループおよび第2締め金で止めるストリップのグループ、第3締め金で止めるストリップのグループおよび第4締め金で止めるストリップのグループある回転シャフトは回転シャフトの両側でそれぞれ取付けられ、回転シャフトに接続される。
クリップ棒グループおよび第3クリップ棒グループは回転シャフトの同じ側面にあり、第2クリップ棒グループおよび第4クリップ棒グループは回転シャフトの同じ側面にある。
具体化のいくつかでは、最初の締め金で止めるストリップのグループは最初に間隔で整理されるストリップを締め金で止めることの大多数を含み第3締め金で止めるストリップのグループは間隔で整理されるストリップを締め金で止める三番目の大多数を含み最初に各締め金で止めるストリップは最初の締め金で止めるストリップに対応する。3つの締め金で止める棒、
最初の締め金で止める棒におよび第3締め金で止める棒に15-40度の角度がある;第2締め金で止める棒グループおよび第4締め金で止める棒グループは回転シャフトの同じ側面にある、
第2クリップ棒グループは間隔で整理される秒クリップ棒の大多数を含み第4クリップ棒グループは間隔で整理される四分の一クリップ棒の大多数を含み各々の第2クリップ棒は第4クリップ棒に対応する。ストリップと第4締め金で止めるストリップ間の15-40度の角度がある;第3締め金で止めるストリップおよび第4締め金で止めるストリップは2つの隣接したコンベヤー ベルトの間にあり、コンベヤー ベルトより見つけられた低い;
センサーはコンベヤー ベルトの側面で整理される。
具体化のいくつかでは、移動のメカニズムに2セットがあり、折り返しのメカニズムの回転シャフトは2組の移動のメカニズムの間にある。
具体化のいくつかでは、少なくとも2台のセンサーは各伝達メカニズムで提供される。
具体化のいくつかでは、コンベヤー ベルトとローラー セット間の間隔はPCB板の最も小さい側面のサイズよりより少しである。
具体化のいくつかでは、最初のクリップ棒と第3クリップ棒と第2クリップ棒と第4クリップ棒間の25度の角度がある。
実用新案権のPCB板回転機械はフレームでローラーのグループ、運搬のメカニズムおよび版の回転メカニズムを与えられる。
ローラーのグループは運搬のメカニズムにPCB板を送り、運搬のメカニズムは版の回転メカニズムにPCB板を送る。2つの締め金で止めるストリップ間でそれによりPCBの反対側を処理する反対側にPCB板を、弾くために、弾くメカニズムは作動する;
弾くメカニズムはセットアップされる回転シャフトおよびいくつかの締め金で止めるストリップでおよび構成され、構造は簡単で、高価な低速である。
デッサンの記述
図1は現在の発明の優先する具体化に従って機械を弾くPCB板の全面的な構造の図式的な図表である;
2つは図1で機械を弾くPCBの弾くメカニズムの構造の図式的な図表記述したである;
図3は図1.でPCB板回転機械の構造の図式的な平面図記述したである。
詳しい方法
現在の実用新案権の理解を促進するためには、現在の実用新案権は関連したデッサンについて広範囲の方法で記述される。現在の発明の優先する具体化はデッサンで示されている。但し、現在の発明は多くの異なった形態で実行することができ、ここに記述されている具体化に限られない。
その一方で、これらの具体化を提供する目的はより完全、広範囲に現在の実用新案権の発表の理解をすることである。
要素が「言われるとき」別の要素に固定されると、他の要素で直接ある場合もあるか、または主要な要素はまたあるかもしれないことが注意されるべきで。要素は「別の要素に」接続されると考慮されるとき他の要素に直接接続することができるまたは中間要素は同時にあるかもしれない。
別の方法で定義されて、ここに使用されるすべてに技術的な、科学的な言葉に現在の実用新案権の技術的な分野で巧みなと同じ意味がそれらによって一般に理解されてない。ここの現在の実用新案権の記述であり使用される専門用語は特定の具体化を記述するためにだけ、現在の実用新案権を限るように意図されていない。
FIGS. 1に3を、現在の発明の機械100を弾くPCB板弾くPCB板を参照しなさい。弾く機械100はフレーム10、ローラー セット20、移動のメカニズム30、および弾くメカニズム40を含んでいる。
ロール セット20、移動のメカニズム30および弾くメカニズム40はフレーム10にあるすべてでありロール セット20はフリップを接続するために使用される。機械100および他のPCB板プロセス用機器によってPCB板を移すのに、移動のメカニズム30が使用されPCB板を弾くのに弾くメカニズム40が使用されている。
図1を参照しなさい、棚10は最初の端11および第2端12を備えている。最初の端11の近くのフレーム10でローラー セット20が整理され、前部装置によって処理される運搬のメカニズム30にPCB板を送るのに使用されている。この具体化では、ローラーは20を含んでいる複数のローラーを置いた。
1つおよび3つはフレーム10およびフレーム10.の表面に沿う移動で、伝達メカニズム30置かれる。運搬のメカニズム30は最初の回転シャフト31、第2回転シャフト32、最初のモーター（示されていない）、およびいくつかの相互に間隔をあけられたコンベヤー ベルト33を含んでいる。最初の回転シャフト31は最初の端11の近くのフレーム10にあり、第2回転シャフト32は第2端12の近くのフレーム10にある、コンベヤー ベルト33は最初の回転シャフト31および第2回転シャフト32のまわりに傷であり、コンベヤー ベルト33は最初の回転シャフト31および第2回転シャフト32によって運転される。
この具体化では、コンベヤー ベルト33間の間隔およびローラー セット20はPCB板がコンベヤー ベルト33へのローラー セット20によって輸送のプロセス中に落ちることを防ぐためPCB板の最も小さい側面のサイズより小さい、である。
1つおよび2つはフレーム10で、回転メカニズム40置かれ、フレーム10、最初の締め金で止めるストリップのグループ42、第2締め金で止めるストリップのグループ43、および回転シャフト41に接続される最初の締め金で止めるストリップのグループ42の真中で整理される回転シャフト41を含んでいる。3つの締め金で止める棒グループ44、第4締め金で止める棒グループ45およびセンサー46、最初の締め金で止める棒グループ42および第3締め金で止める棒グループ44は互いに対応し、シャフト41の同じ側面にある、
第2締め金で止める棒グループ43および第4クリップはストリップのグループ45に対応し、回転シャフト41の同じ側面にそれぞれある。
PCB板が最初の締め金で止める棒421と第3締め金で止める棒441の間で挿入することができるように、最初の締め金で止める棒グループ42は最初に間隔で整理される棒421を締め金で止めることの大多数を含んでいる第3締め金で止める棒グループ44は間隔で整理される棒441を締め金で止める三番目の大多数を含み最初に各締め金で止める棒421は棒441を締め金で止める三番目に対応したり最初の締め金で止める棒421と第3締め金で止める棒441間の15-40度の角度がある。
PCB板が第2締め金で止める棒431と第4締め金で止める棒451の間で挿入することができるように、この具体化では、角度は第2締め金で止めるストリップのグループ43二番目に間隔で整理されるストリップ431を締め金で止めることの大多数を含み第4締め金で止めるストリップのグループ45は四番目に間隔で整理されるストリップ451を締め金で止めることの大多数を含み各二番目に締め金で止めるストリップ431は四分の一に締め金で止める棒451の第2締め金で止める棒431対応し、第4締め金で止める棒451に15-40度の角度がある。例のこの具体化では、角度は25度である。
第3締め金で止めるストリップ441および第4締め金で止めるストリップ451は2つの隣接したコンベヤー ベルト33の間にあり、位置はコンベヤー ベルト33より低い。
PCB板が最初の締め金で止める棒421と第3締め金で止める棒441のPCB板は最初の締め金で止める棒421および第3締め金で止める棒441に入る書き入れたり、および最初の締め金で止める棒を運転するためにシャフト41の回転を制御するという棚10の感覚のセンサー46の間で棚10の最初の端11に運ばれるときコンベヤー ベルト33は自動的に。ストリップ421および第3締め金で止めるストリップ441は棚10および対応する位置の停止の第2端12に引っくり返される。
PCB板は棚10の第2端12にコンベヤー ベルト33で落ち、運ばれ続ける。、第2締め金で止めるストリップ431および四分の一現時点で締め金で止める棒451は棚10の最初の端11に引っくり返され、PCB板の次のバッチは第2締め金で止める棒431と第4締め金で止める棒451の間でPCB板の回転が実現することができるように入り、引っくり返され続ける。
この具体化では、伝達メカニズム30に2グループがあり、版の回転メカニズム40の回転シャフト41は伝達メカニズム30の2グループの間にある。少なくとも2台のセンサー46は各伝達メカニズム30で提供される。さらに版の回転メカニズム40の操作に影響を与えないでPCB板の感知を促進するために、センサー46はフレーム10のコンベヤー ベルト33の側面で整理される。
前述の具体化は現在の実用新案権の複数の実施モードだけを表現し、記述は比較的特定および詳しく述べられる、しかし現在の実用新案権の規模の限定として理解されるべきではない。、実用新案権ことをの概念から出発しないで芸術の通常の技術のそれらのために複数の修正および改善が作ることができるおよびこれらの実用新案権の保護規模内のすべての落下べきであることが指摘される。従って、実用新案権のパテントの保護の規模は付けられた要求に応じてあるべきである。
