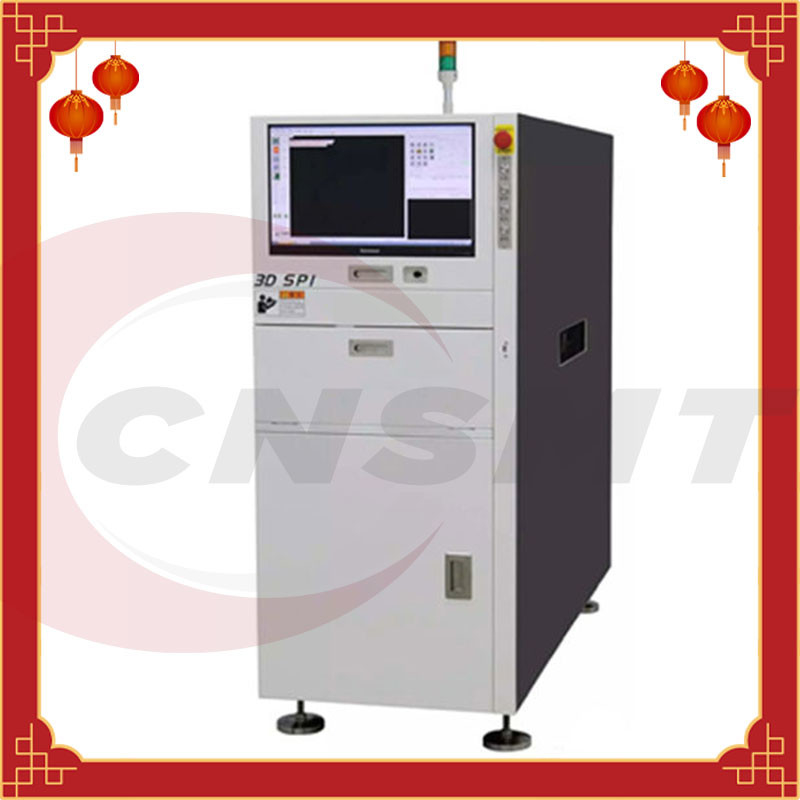

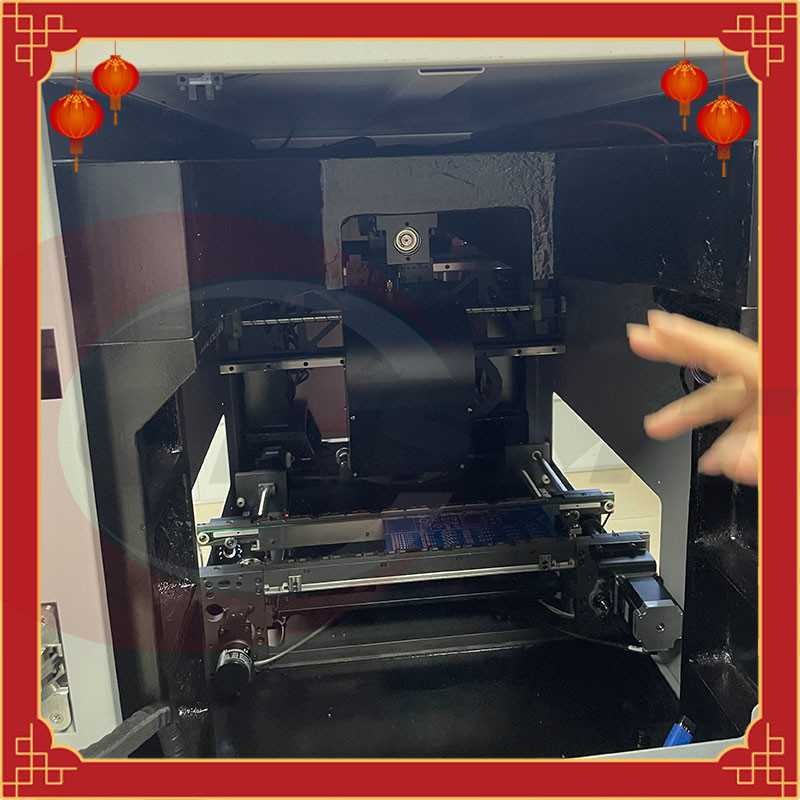

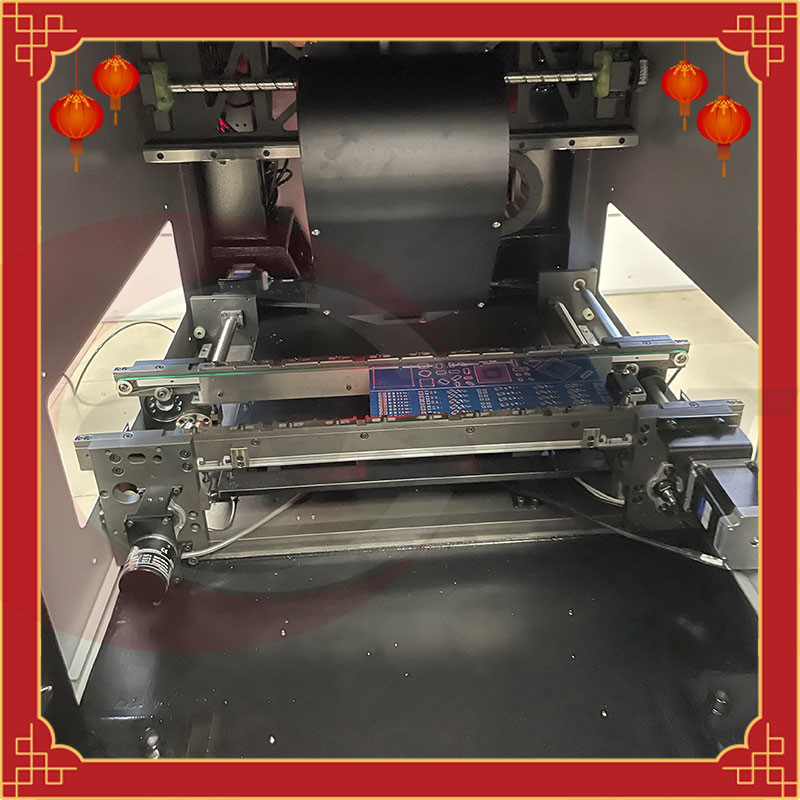

3DインラインSPI PCBの点検機械- CNSMT-8650M

CNSMTは中国のPCBの検査システム機械の最も強い製造業者の1つ、SPI、はんだののりの検査システム、AOI、自動光学検査システムおよび他のSMT PCBの点検装置を含んでである、

私達にSMT分野で専門の開発チームがあったり、最優遇料率および最もよい質PCBの点検機械を提供する

これらの機械の必要性があれば、親切に接触すぐに私達!

指定:

羽:

• 3D光学基幹技術の独立した研究開発。
• 多くの国内専門の技術的なパテントを持っている。
• ドイツIDS 5.3 megapixelの産業カメラ。
• 速いプログラミング、直接処理しているGerber。
• 幅は宇宙設計を救う620mmである。
• パッチ機械の全面的な投げるフレーム。
• プログラム可能なフリンジ ライト3D測定。
• SPCの統計分析データ。
• 機能合うサービス。

なぜ3D SPIを選びなさいか

はんだののりの検査システム（SPI）は二次元の（第2）および三次元（3D）点検に主に分けられる。第2はんだののりの質の点検は一般に「より少ない錫」、「より多くの錫」はんだののりの三次元厚さ、容積および形の欠陥を検出できない、およびはんだののりの質欠陥間の「汚染しか」検出なでき「繋ぐ」。

電子技術の急速な開発によって、電子プロダクトはますます複雑になって、SMDの部品はより精製されてなっている。

表面の台紙装置の容積はより小さく、より小さくなって、ピンおよび跡はより密になって、サイズをより小さく、三次元厚さの検出部品のさせるはんだののりの容積はますます重要になっている。

第2 SPIのはんだののりのプリントの質の点検偽りなくそして包括的にはんだののりの質を評価できない。はんだののり3Dのテストの技術は第2平面テストによって扱うことができない問題を解決するために作り出され、使用される（はんだののりの三次元厚さそして容積）。

はんだののり3D SPIの測定の技術は私達が1ラインの代りに何百ものラインによってはんだののりのプリントの質を判断してもいいようにはんだののりの各ポイントの3Dデータを得るのにレーザーの走査方法を使用する

なぜ米国を選びなさいか:

中国のPCBの製造工場のための3D SPIのはんだののりの試験装置の使用は非常に高い輸入高に主に頼る。

従って、独立した知的財産権の3Dはんだののりの試験装置は中国のPCBの製造工業およびICの企業に大きな意味である。

CNSMTは専門のはんだののりの印刷の点検装置3D SPIおよびR & D、製造業、販売およびサービスを統合する自動光学点検装置AOIの上限のブランドの製造業者である。

CNSMTのR & Dのチームは台湾および中国からの年長の海外エンジニアで構成される。基幹技術はいくつかの発明のパテントおよび適用パテントを得た。

3D SPIの原則そして検出方法

SPI （SolderPasteの点検）ははんだののりの検査システムを示す。主関数は容積、区域、高さ、X-Yオフセット、形、橋、等を含むはんだののりの印刷の質を、検出することである。非常に小さいはんだののりをすぐにそして正確に検出する方法

一般にPMP （位相変調のプロフィールの測定の技術として翻訳される中国語）およびレーザー（レーザーの三角測量の技術として翻訳される中国語）の検出の原則を採用する。

3D SPIのPCBの検査システム、はんだののりの点検、インラインSPI、Onlin SPI、自動3D SPIの完全な自動はんだののりの検査システム、二重コンベヤーSPIの中国のブランドSPIの安価SPI、Economi SPIのはんだののりの点検製造、

関連製品:

3D SPI、第2オフ・ラインのspi、半自動spi、デスクトップのspi、オフ・ラインAOI、インラインAOI、PCBの点検機械、PCBのコンベヤー、PCBの雑誌、PCBのトロリー、PCBの貯蔵、SMTのステンシル プリンター、はんだののりの印字機、smtの一突きおよび場所機械の導かれた一貫作業
