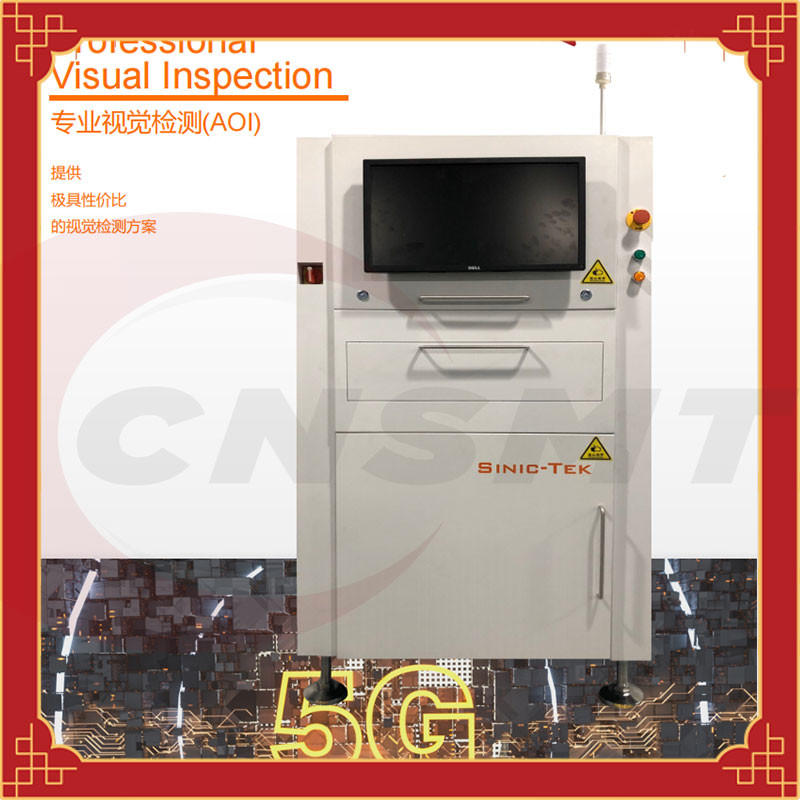

オンラインで第2 AOIインラインSMTの点検機械は光学点検装置を自動化した
SMT第2インラインAOIの点検機械、専門のオンライン目視検差
CNSMT AOIはゆがみなしのtelecentricレンズおよび複数の参照ポイント口径測定方法を使用する。
そしてパッドおよびボディの二重位置を含む検出の窓の自動位置で、板の問題を解決できる
変形によって引き起こされるフレームの偏差は誤報を非常に減らす!
私達のAOIは多重レベル色の盗品を採用し、材料の色は粗末である
別の両立性はより高い!実際には物質的な色の相違によって引き起こされる誤報を避けなさい!
指定:
| イメージ投射 システム | モノレールのオンライン機械S510 | 複線のオンライン機械S510D | 照らされたオンライン機械M300 | 両面の写真のオンライン機械M400 |
| カメラ | 標準的な構成:5，000,000台のピクセル産業カメラ（任意:12，000,000台のピクセル産業カメラ） | 標準的な構成:12，000,000台のピクセル産業カメラ | ||
| レンズ | Telecentricレンズ | |||
| 光源 | RGBのthree-colorライト | |||
| 決断 | 標準的な構成:15um （任意10um） | 標準的な構成:16um （任意10um） | ||
| 視野 | 5，000,000台のピクセル産業カメラ:10um:24*20mm 15um:36*30mm 12，000,000台のピクセル産業カメラ:10um:40*30mm 16um:64*48mm |
|||
| スポーツのプラットホーム | ||||
| 測定可能な板サイズ | 420mm*350mm | 単一トラック伝達:420mm*560mmの複線伝達:420mm*310mm | 510mm*460mm | |
| 板厚さの範囲 | 0.3~5mm | |||
| クリップ幅 | 3mm | |||
| 明確な高さの上下 | 工場標準:上:30mm BOT:30mm 最高の調節可能:上:45mm BOT:45mm |
工場標準:BOT:30mm 最高の調節可能:BOT:50mm |
工場標準:上:50mm BOT:30mm 最高の調節可能:上:50mm BOT:50mm |
|
| 最高板重量 | 5KG | 7KG | ||
| 検出の速度 | 250~300ms/FOV | |||
| XのYの動き | サーボ モーター | |||
| 装置の指定 | ||||
| オペレーティング システム | Windows10 64bit | |||
| 電源 | AC220V、50/60Hz | |||
| 空気圧 | 0.5Mpa | |||
| トラック高さ | 900±20mm | 730±20mm （スペーサを加えることができる） | ||
| 機械重量 | 600KGについて | 800KGについて | 600KGについて | 730KGについて |
| 機械サイズ | L890*W990*H1560mm （ない警報灯を含んで） |
L890*W1380*H1560mm （ない警報灯を含んで） |
L990*W1400*H1100mm （ない警報灯を含んで） |
L990*W1400*H1600mm （ない警報灯を含んで） |
| テスト項目 | ||||
| SMTのテスト項目: | 間違った部分、逃す部分、逆、オフセット、墓碑、損なわれる側面の地位、転覆させる短絡 | |||
| 錫を差し引いて、事実上にはんだ付けすることの空にはんだ付けすることの接着剤の流出、露出された銅、ピン隆起、ピン変形 | ||||
| THTテスト項目: | ウーシーのより少なく錫、より多くの錫、空間、短絡、露出された銅、はんだの球埋められる、偽のはんだフィート異物 | |||
