デスクトップPCBの打抜き機、経済PCBのカッター
これは良質および安定した生命の多くの国に自動デスクトップPCBの打抜き機、それsmtの工場のために広く利用されていた、私達輸出したの前に、である。私達は高いquanlity PCBの刃が付いているPCBの打抜き機のvariatyの製造業者である、従ってあなたのPCB板を切っている間それを心配する壊れた必要としない。
CNSMTは次の一連のプロダクトを設計し、作り出し、そして販売することを専門にする:
PCBのカッター、FPCのカッター、FPCの熱い出版物、脈拍の熱い出版物、脈拍の溶接機、アルミニウム基質のカッター機械、レーザーのカッター、
FPCのせん断の穿孔器、軽いストリップのディバイダー、LED PCBの打抜き機、アルミニウム基質の打抜き機、V溝のカッター、ケーブルの脈拍の溶接機、一定した温度機械、引き込み式PCBの制動機、PCBのFPC型、高温圧縮の溶接機、SMT PCBの打抜き機、
製品の説明

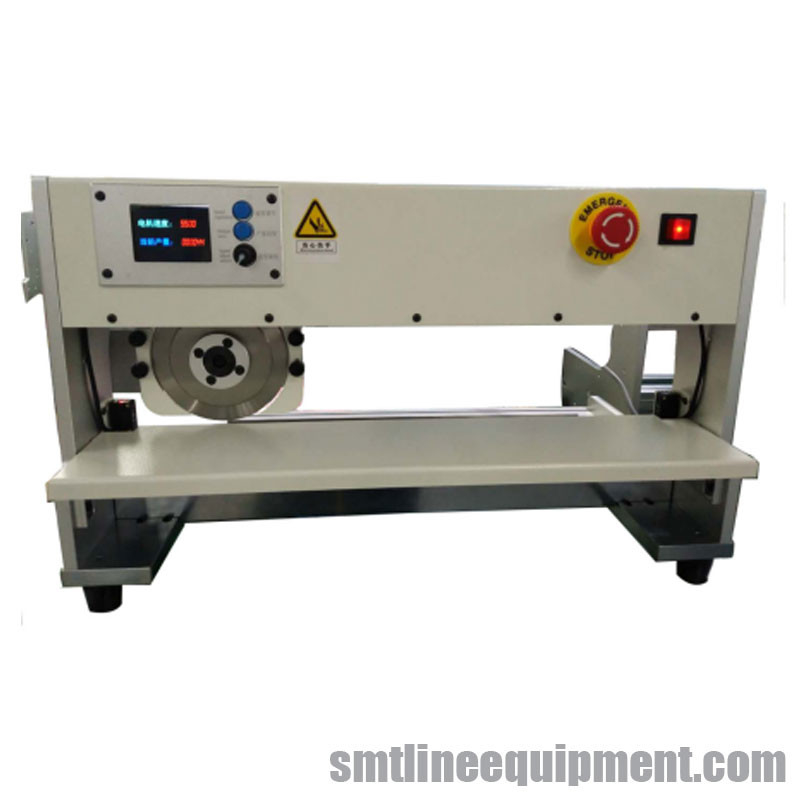

1。ナイフ タイプのカッターは上部の円形のナイフおよびより低くまっすぐな刃を持つ電気PCB板そしてアルミニウム基質のカッターである。板を分けるとき、PCBがVの溝を通したより低いナイフ、および上部のナイフで固定されるフィート スイッチによって板分離を実現するために制御される。
2。自動PCBの打抜き機は前溝が付いているさまざまで大きくか小さいPCB板そしてアルミニウム基質を分けることができるステップ・モータによって運転される。
3. 最高の細分化の長さは400MM、600MM、900MM、1200MMであり、またこのサイズの範囲を越えてカスタマイズすることができる。
4. 上部の円ナイフ（ie版の長さ）の移動打撃は前もって調整することができる。
5. 切断速度は300MM/Sと500MM/S.の間で自由に転換することができる。
6. 上部および下のナイフ間のギャップはノブによって容易に調節することができる。
7。操作は安全である。手を傷つけない円形のナイフに保護刃がある。それはまた赤外線感知装置（安全燈カーテン）によって装備することができる。人間手か異物が仕事域に入る場合機械を保護し、仕事傷害を防ぐために、ナイフは自動的に停止する。
8. 上部の円ナイフおよびより低くまっすぐなナイフは堅く、耐久力のある、長い耐用年数を過し、そしてはんだの接合箇所の割れることを防ぐ小さい版分裂の圧力がある日本から輸入されるSKD-11材料から成っている。
9.切断PCBの厚さ:0.5MM-3.2MM。
10。Vスロットの残りのPCBの厚さ:標準的な1/3のパソコン ボードの厚さ、MIN-0.2MM、MAX-0.8MM。11。Vの溝の最低の深さCは0.25MMであり、外のり寸法は分離の後で加えた:0.1MM-0.2MM。
操作解説書
I. Notes:
*自動PCBの打抜き機を使用する前に…、このマニュアルを注意深く読めば、それを滑らかに作動させるのを助ける。
*危険をもたらすためにあらゆる状況の下で刃のまわりで監視を、取除いてはいけない
*機械は他の目的で調整Vカットのサーキット ボードのためにだけ、使用しない設計されている。
*この機械を作動させた場合、身に着けてはいけない余りに緩い衣服を。長い毛は紛糾することを防ぐために結ばれるまでべきである。
II.機械の部分名（図1を2）見れば:
1. 版モード調整のノブ
2.Power表示器および起源
3.Plate旅行ボタン
4. ハイ・ロー速度スイッチ
5. 非常停止スイッチ
6. 上部の刃
7. 上部の刃の監視
8. 上部の刃の高さの調整のノブ
9. 上部の刃の座席
10. より低い刃
11. 外の皿
12. より低い刃の監視
13. 側面
14. 手動ノブねじ
15. 上部の刃の高さの振幅制限器
III.技術的な表示器:
最高の版の長さ:無制限
版の厚さ:0.2-5.0mm
版の送り速度:300-500mm/第2
刃材料:SK61Dの高速度鋼
実用温度:10-35 ℃の保管温度:-20-50 ℃
電源:230V110V、50HZ/60HZ、40W
サイズ:650mm*340mm*430mm
重量:49KG
IV.機械の取付けそして使用の前の準備
1. 次の部品を含む荷箱の目的を、点検しなさい:調整のためのホスト、マニュアル、力ワイヤー、ペダル スイッチおよび六角形レンチ。
2. 機械のパッキング袋を取除き、固体工作台に置き、そして刃のantirustグリースを拭きなさい。
3. 機械は静電気によって防ぐために確実にサーキット ボードの部品への損傷を埋まっていなければならない。電力ソケットの地面が信頼でき、有効なら、機械は確実に動力を与えられれば埋まっている。
4. 外の皿（11）を2個の固定ねじが付いている機械に固定しなさい、それを適した高さに合わせ、手動で皿のノブねじを締めるためにサーキット ボードの部品の高さを調節しなさい。
5. 供給力を保障するために機械の背部で対応するソケットにペダル スイッチを、動力を与えられるの前に正しい差し込みなさい。
機械のV. Adjustment:

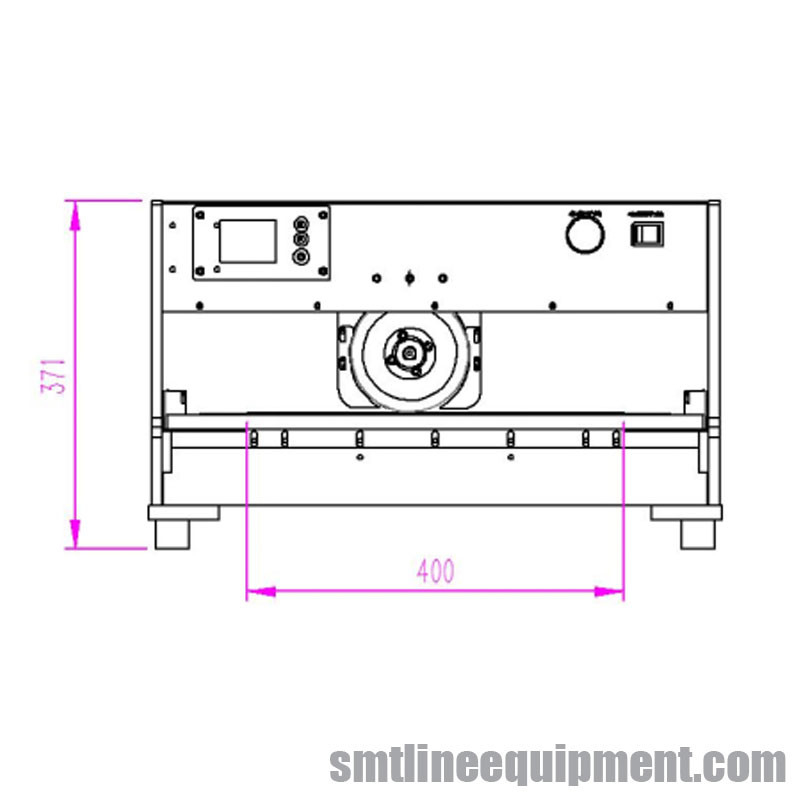

1. サーキット ボードの部品がボディおよび刃によって衝突しないことを保障しなさい。機械の次元については図1を見なさい。サーキット ボードの部品の高さは規模を超過しない。サーキット ボードの接触の部品刃、接触部品の切断を避けるために刃を調査分析する私達。
2. サーキット ボードの厚さに従って、ノブの調節によって上部の刃の高さを調節しなさい。
VII.機械の毎日の維持:
機械の使用の間に、保守作業はかなり簡単である。機械をきれい保ち、上部および下の刃のanti-rustグリースを定期的に塗りなさい。維持管理に責任がある機械精密を保障するために人を示しなさい。高いですか低温の下でそれを使用しなかったり、または貯えてはいけない（セクション3）を見なさい。
VIII.刃の取り替え:
傷つけられた古い上部の刃を取除く機械の長い使用の後、刃が傷つけば、緩く調節のノブねじ（16）、;より低い刃が傷ついたら、内部の皿（13）を、傷つけられた古くより低い刃を取除くために緩めるより低い刃の4個のねじを、取除きなさい。
コントロール パネルのA. Instruction:
1. ハイ・ロー速度スイッチは遅く、最高速度を含む速度制御スイッチ、である。使用する前に、それを低速に置き、最高速度に版の質を保障するためにオペレータが熟練するようになるとき、置きなさい。
2. モード スイッチはフィートまたは点の動きを含むシステム スイッチ、である。前のモードのモードでは、表示ランプは明滅し、前もって調整された旅行にいつ達しないか驚かす。警報を取り消し、仕事を続けなさい。
3. 非常停止は非常停止ボタンで、パネルとして使用することができる。
4. 装置の使用の完了が元のポイントに安全を保障する力を断ち切る前に、上部の刃を設定し直した後。
B. Operationの指示:
1. 電源に接続し、スイッチを始めなさい。表示燈0および、出版物標識燈抜け目がない、400/600軽い意志に相当するボタン絶えず。フィート スイッチを押せば、上部の刃は起源に戻り、0 - 400/600の間で動くことができる。接触点滅するように表示ランプがするキー0かキー400/600および接触100/150。200/300。300/450。どのキーでも絶えず対応する2つのライトがそれらを作るように許すできる、そしてこれら二つのライトと上部の刃間の上部の刃旅行は0-400/600のあらゆるポイントの間で移動できる。
2. 0.1と0.2間の上部および下の刃間のギャップを、一般に調節しなさい。上部の位置の刃とより低い位置の刃間のギャップは一般にパソコン ボードの厚さと等しい。
3. 上部および下のカッターは同じ平面にあるなり間違いは0.1mmを超過できない。
4. 風変りな間隔の方法の調節
5. 働くプラットホームは調節された上向きまたは下りである場合もある。
6. 切断旅行および速度を置けばと、方法を置くことは調節方法に上記した続く。
7. ペダル スイッチで歩み、時々試みなさい。abnormityの場合には、形式的な仕事は始めることができない。
C. Basicの維持:
1. 仕事の完了の後で、電源を離れて回し、スクラップを取除きなさい。
2. 上部および下のカッターの保護への注意。
3. 機械が仕事から長い間あるとき、オイルと甲革をカッターおよびコートを保護するために下げるために取除けば。使用の前にそれを拭きなさい。
4. すべてのねじの留め具の点検に注意を払いなさい
