経済SEMI-AUTO SMT PCBアセンブリ生産ライン装置
私達は貴方達を中国の半自動およびフル オートマチックのsmdアセンブリ機械提供する

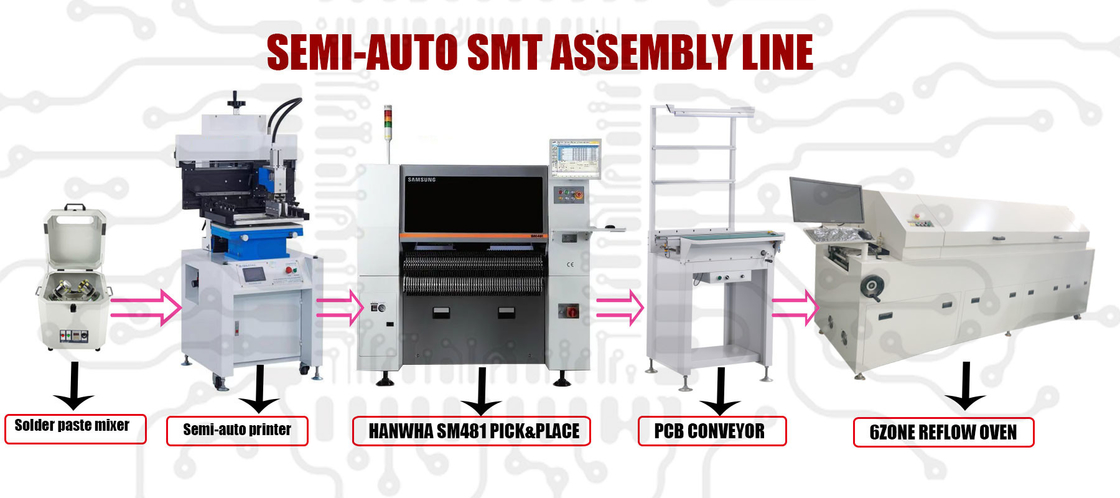

うなり声機械を含むこの半自動maticライン（決まるあなたの条件によってまた変わることができる）
1のはんだののりのミキサー
半自動matic smtの生産ラインはんだののりのミキサーの指定:
| はんだののりのミキサーの作動の電圧 | 電源:AC220V/110Vの選択 |
| のりのミキサー ランニング速度をはんだ付けしなさい | 腕RotationSpeed1400RPMの回転:400RPM速度の比率:4:1 1400RPMの回転:350PRM |
| はんだののりのミキサーの作業容量 | |
| 容器 | 500 g/1000 g （据え付け品は取り替えられなければならない） |
| はんだののりの2つの缶を同時にかき混ぜなさい | 500G1000g 1/2つの容器操作。 |
| はんだののりのミキサーの混合の時間 | 調節可能なWorkingtimer1-99分デジタル式に |
| はんだののりのミキサー操作 | 作動すること容易な操作上の軽い手法ボタン |
| はんだののりのミキサーの据え付け品機能 | いろいろな種類のブランドのはんだののりの缶のために適した普遍的な据え付け品の把握 |
| のりのミキサー ランニングの騒音をはんだ付けしなさい | 低い連続した騒音を言い触らしなさい <35db> |
2の標準のSMDの一貫作業のための半自動ステンシル プリンター
| 印書域、印刷域 | 300×400mm/500/600/800選択 |
| 基質のサイズ | 300×500mm |
| 基質の厚さ | 0.2-2.2mm |
| 固定印刷位置 | 外PCBかPinの位置 |
| ベッドプレートの微調整 | 前部/Back±10mm R/L±10mm |
| 精密の印刷 | ±0.05mm |
| 機械反復性 | ±0.02mm |
| その間最小距離 | 0.35mm |
| 空気圧縮機の使用 | 4-6Kgf/Cm2 |
| 電源を使用しなさい | 220V 50/60Hz 100W |
| 機械サイズL * W * H | 800×1000×1650mm/ |
| 機械重量 | 300Kg |
| インターフェイス | 英語/中国語 |
3のSM481およびHanwhaの一突きと場所機械
指定:
1つの10の口の単一の腕の設計は、最高速度40000CPHに達することができる。
2つの飛行のカメラの使用は+固定カメラの同一証明、大きい部品の能力を非常に改善するために取付ける。
0402台紙内の通常の材料に加えて、それに台紙BGA、IC、CSPおよび他の大きく、中型材料で優秀な安定性がある。
3のモノレールの設計、任意最高PCBの入力サイズ1500x460構成。
SMT PCBのコンベヤーの指定:
| モデル | 500MM | 600MM | 800MM | 1000MM | 1200MM | 1500MM |
| 輪郭のサイズ | 500*670*880 mm | 600*670*880 mm | 800*670*880mm | 1000*670*880mm | 1200*670*880mm | 1500*670*880mm |
| PCBの幅 | 500*50~350 mm/460MM | 600*50~350 mm/460MM | 800*50~350 mm/460MM | 1000*50~350 mm/460MM | 1200*50~350 mm/460MM | 1500*50~350 mm/460MM |
| 移動の速度 | 0-12m/Min | |||||
| コンベヤーDirecion | LEFT-RIGHGT/RIGHT-LEFT | |||||
| 電源 | AC220V/110V 50/60HZ | |||||
| 主要なモーター力 | 15W | |||||
| トラックFiexedの端 | 前部固定（背部固定） | |||||
| 輸送の高さ | 900±20mm | |||||
| 純重量 | 41kg | 48.7kg | 48.9kg | 55KG | ||
SMDの一貫作業のための6ZONE SMTの退潮のオーブン:
| 機械データ |
| モデル サイズ:L3800×W1000×H1450mm |
| 電源:3¢ 380V 100A 50/60HZ |
| 力の開始:0KW正常な働く力6.0KW |
| 重量:700KG |
| 伝達部品 |
| ステンレス鋼のB型の網ベルト+黒くされ、堅くされたガイド・レール |
| 網ベルトの幅400MMのガイド・レールの幅の調整範囲:50MM-350MM |
| 伝送方向:左右にまたは右/左の任意から |
| 伝達速度:0-5M/min周波数変換の速度の規則 |
| 地面からの網ベルトの高さ:900MM±0MM |
| 熱する特徴 |
| 全機械は無鉛プロセスのために設計されている |
| 熱する地帯:6の下の6の上 |
| 冷却区域:二重層の一定流れファンの冷却 |
| 熱する地帯の長さ:300MM |
| 加熱時間:温度の時間≤ 0minを置く正常な温度 |
| 熱する順序:中間からの一つずつ両側への暖房、電気の1/3を救う |
| 温度調整の正確さ:±°C （炉の高さによって） |
| 絶縁材の性能:表表紙の温度は50度の高温で45度を超過しない |
| 温度調整方法:バランス・チェーン+アナログ電圧調節 |
| 上部および低温の地帯は独自に作動し、制御することができる |
| 熱する部品 |
| 輸入された高温抵抗力があるモーター、風を運ぶために風車輪を調節する可変的な頻度。 |
| 暖房のための脱熱器が付いているステンレス鋼のニッケルのヒート パイプ、 |
| 温度の探知時間は元の3秒まで0.1秒から増加する |
| 効率的に十分な循環の空気容積を提供するために送風管を加速しなさい |
| 変化蒸気が漏らないことを確認する押し込み換気装置 |
| 伝達部品 |
| デジタル知事、台湾STKモーター1:150のギヤ ボックスの比率 |
| 網ベルトは自由に調節することができる |
| 二重ギヤ同期伝送、安定した操作 |
| グリースのローラーの満ちるシステム、 |
| ボディ構造 |
| 全面的なフレームによって溶接される構造、丈夫、耐久 |
| コンピュータ スプレー式塗料は、表面滑らか、織られる |
| 装置のパッドの酸化クリーニングの能力およびロジンの回復能力が増強されるように、予備加熱および乾燥の地帯は構造で拡張される。 |
| 開いた電気シリンダー/近いカバー システム。 |
| 二重カバー開始制御システム（ガスばねカバー入り口+シリンダー カバー入り口） |
| 次電気箱によって制御されるすべての回路と部品の維持そして取り替えの間に分離のために便利の内部タンク間に取り外し可能なインターフェイスがある。愚か者そっくりの維持を実現しなさい |
| 後部カバーは修理可能な窓を与えられる。それは維持のために便利である |
| 熱する管/ソリッド ステート/温度調整の器械は維持のために便利であるモジュール設計を採用する、 |
| 出口の上部および下の側面の二重冷却は、速度調節可能である |
| 上部および下のはさみ金は高圧の下の高性能の断熱材材料で満ちている |
| 電気および制御性能 |
| 衝突するとき高度PLC+の産業計算機制御、台湾Xinjieの炉の温度テスト ソフトウェアは、コンピュータ普通動くことができる |
| 一定した低い流れは激流の影響から熱する管/ソリッド ステート/温度調整回路を保護し、耐用年数を延長する。 |
| 一定の漏出保護装置 |
| 温度は余りに高くか余りに低い警報機能である |
| 自己セットの超高度の温度は、自動的に熱する力を断ち切った |
| Santak UPSの無停電電源装置、電源異常の後の自動操作 |
| さまざまなプロセスの変数分析に会うことができる強力な温度のカーブ テストにおよび分析機能は理性的な故障診断の機能があり、自動的に警報リストのさまざまな欠陥を表示できる |
| ファイルはユーザーの異なったプロダクトに従って示され、救うことができる。ユーザーがプロダクトを変えるとき、彼はただ装置の変数を調節するために対応するファイルを選ぶ必要がある。 |
| システムに自動故障診断、超低い温度警報があり、操業停止の後で自動的に放射能冷却期間を置くことができる。 |
| 段階（熱勘定区域+主要な溶接区域の独立制御）のファン モーター、stepless速度の正規モードの速度を制御しなさい |
| システムは自動的に熱することを止め、過熱状態に従って冷却を書き入れる |
| 独特なバランス・チェーンの制御モードは、温度の自動調節のスキャン期間ソリッド ステート出力を減らし、節電の効果を達成する0.1秒である。安定した温度調整および減らされたカーブの騒音 |
| 操業停止の遅れの保護機能によって、操業停止の後で、それは前もって調整された時間に従って空気によって冷却される。 |
| 冷却装置 |
| 冷却方法:上部二重冷却装置を、冷却速度制御される冷却の角度の調節によって下げれば。 |
| 冷却の量:二段式冷却、（風車輪の多孔性の冷却は+一定した現在のファン冷却を強制した） |
| ロジン/排気ガスの回復システム |
