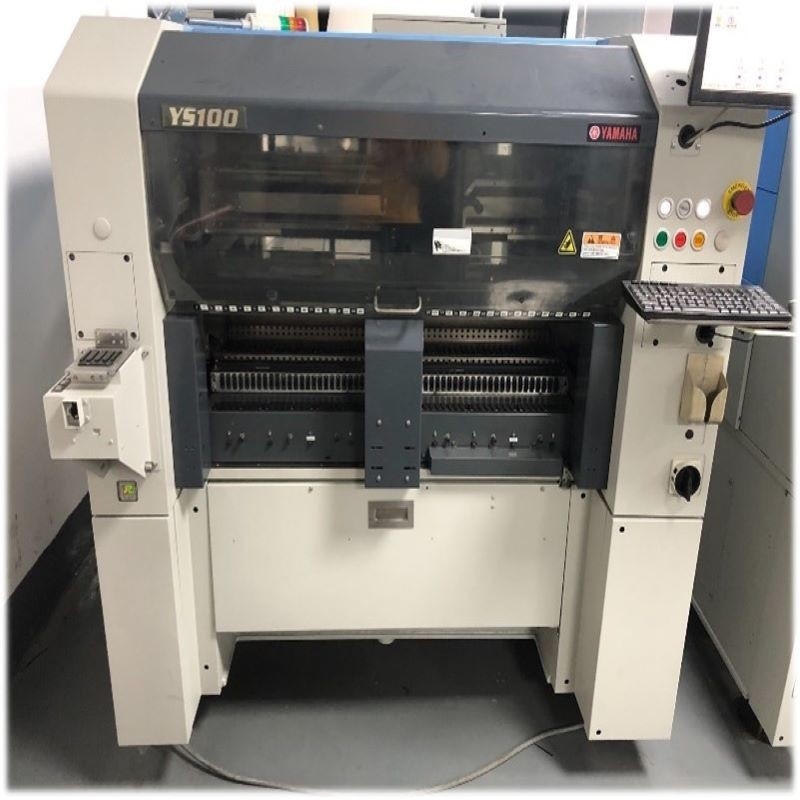

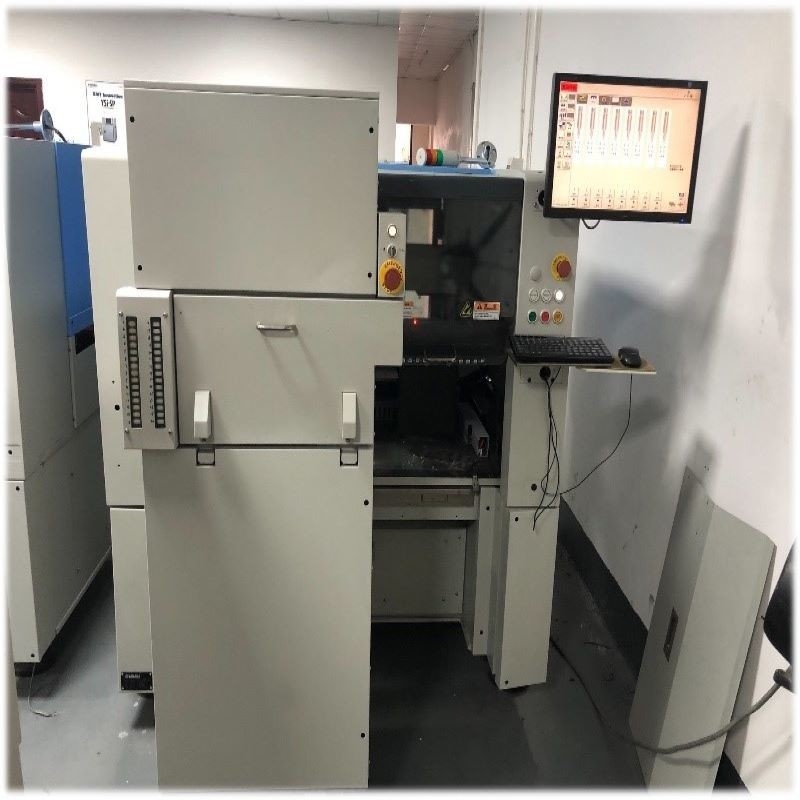

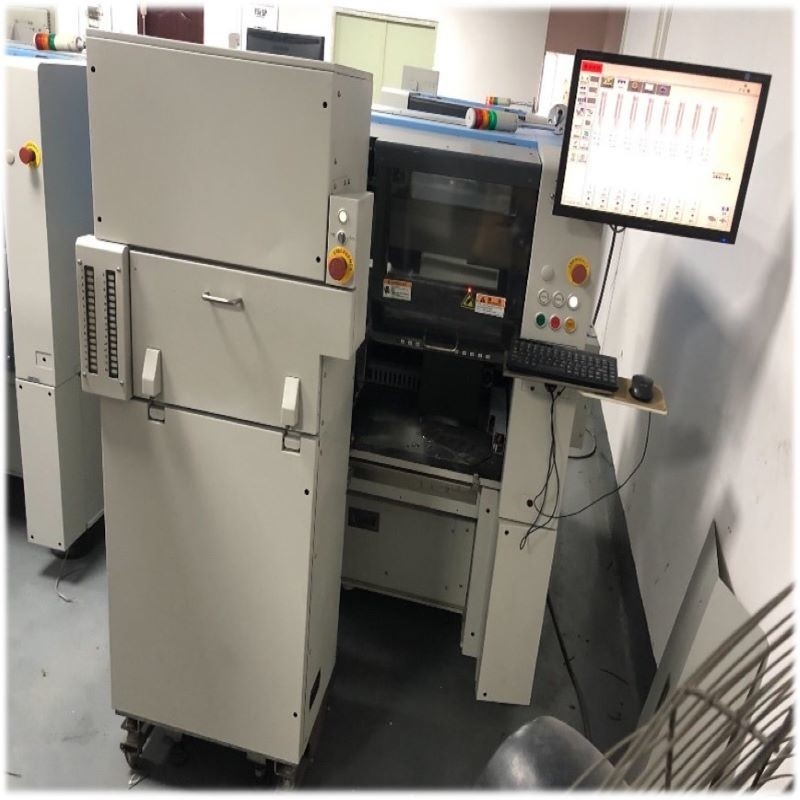

Yamaha YS100の一突きおよび場所機械は高速および安定した働く条件があるので世界の最も普及したモデルである。多くの顧客はこのモデルYAMAHA YS100 SMTの一突きおよび場所機械を選ぶ。
YAMAHA YS100の一突きおよび場所機械言うまでもなく;PCBsを効率的に作ることは非常に重要である。これはプロセスを楽および速くさせる。助け小さいサーキット ボードの部品を置くため運び、のはロボティック機械である。それは原料の質を犠牲にしないので機能を安全に正確にそして同時に行う。
部品は真空の空気によって運転されるグリッパーにPCBの方に動くと同時にしっかりと付さなければならない。部品は損傷を避けるためにグリップを失ってはならない。
そうは言っても、私達はYamaha YS100 SMT機械に導入することを望む。これはYamaha SMTの有名な電子工学のブランドによって製造された優れた機械である。私達は現実的な価格でYamahaこのSMT機械を販売している。
特徴:
指定:
（ノート1） SATS/DYTF等とともに組合せのレイアウトによって変わる。
（ノート2） 「2つの段階プッシュ・アップspec.」のの情報のために、私達に別に相談しなさい。
（ノート3） FNCの頭部のタイプの場合には、適当な部品の範囲は31mmまたはより少なくである。
長いコネクターおよび大型の部品を扱った場合（ノート4）、風変りなオフセット値および回転角度について私達に別に相談しなさい。
（ノート5）輸送がFNCの頭部のタイプに要求される前にPCBの上部の表面の4mmのまたはより少ない高さ。
（ノート6）この次元は投射が含まれていない。
新しい自動差込式機械、横のプラグ、縦のプラグ、バルクLEDのプラグ、退潮のオーブン、国内波の輸入ははんだ付けすることはんだ付け鉛、無鉛に退潮はんだ付けすることを備えている;波のはんだ付けすること。
他のSMT関連の装置:AOI;X線の試験装置t;半自動およびフル オートの印字機。
| モデル: | YS100 |
| 適当なPCB: | L510 X W460mmへのL50 X W50mm – （ノート1及び2） |
| 効率（最適）: | 25、000CPH （0.14sec/CHIP等量） |
| 正確さの取付け: | Yamahaの標準部品 |
| 電源: | 3-Phase AC 200/208/220/240/380/400/416V +/-10% 50/60Hz |
| 空輸補給の源: | 0.45MPaまたはきれいな、乾燥した状態の多く、 |
| 外のり寸法– （ノート6）: | L1、665xW1、562 （カバーの端） xH1、445mm （カバー上） L1、665xW1、615 （送り装置キャリッジのためのガイドの端） xH1、445m （カバー上） |
| ターゲット基質: | L50 × W50mmへのL510 × W460mm |
| 配置の効率: | （条件） 25,000CPH （0.14秒/破片と同等の） |
| 配置の正確さ（μ + 3σ）: | 欠ける± 0.05mmは/、± 0.05mm/QFP |
| 反復性（3σ）: | 欠ける± 0.03mmは/、± 0.03mm/QFP |
| ターゲット部品: |
|
| 構成の高さ: | 15mmまたはより少なく（ノート5） |
| 構成のタイプ: |
|
| SATS （自動皿）: | SATの皿を必要としなければ、任意そして価格それとより安く、YAMAHA YS100機械が土曜日と手動ICの皿を取付けることができる。 |
| 重量: | およそ1、630kg （唯一の主要な単位） |
当社の製品は世界中で販売されています。当社の製品の全プロセスにご安心ください。
