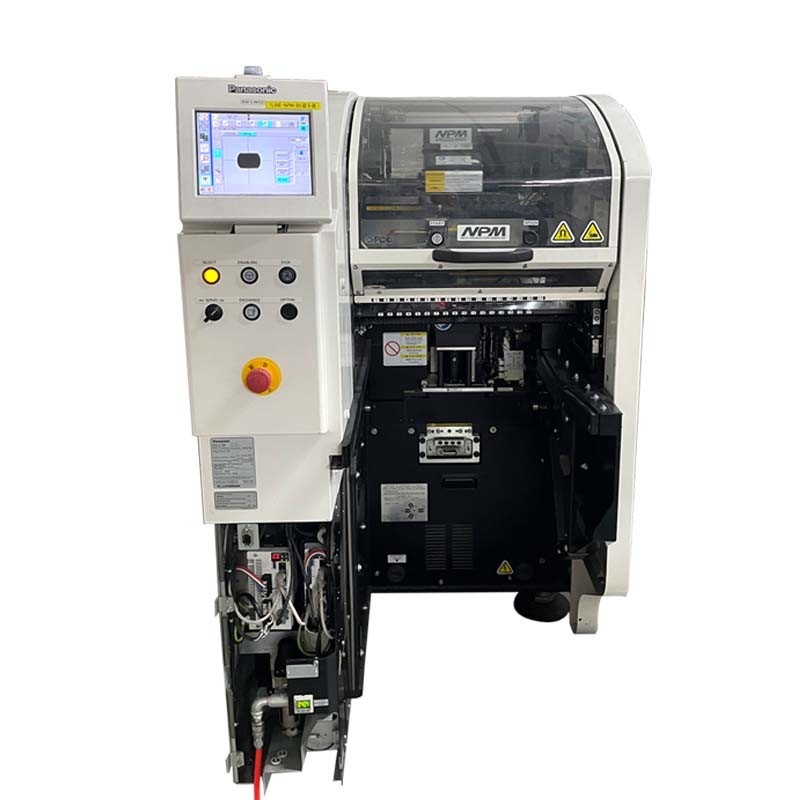

松下電器産業のnpm-d d2 d3の一突きおよび場所機械

モデル:NPM-D3

板サイズ（mm） *1:
二重車線:L50×W50~L510×W300
単一の車線:L50×W50~L510×W590
板転換の時間:
二重車線:seconds*Can 0はサイクル時間が3.6の秒の下にある0秒ではない。
単一の車線:3.6は短いタイプのコンベヤーの指定を使用してseconds*When。
電源:三相AC200、220、380、400、420、480V、2.7kVA
空気Supply*2:0.5MPa、100L/min （A.N.R。）
装置次元（mm） 2:W832×D2652×H14443*4
重量:1680kg （主要な単位だけ;任意部品によって変わるかもしれない）
配置のヘッド選択:

軽量の16ノズルの頭部（2本の腕と） -高い実動モードの…
配置の速度:84,000 CPH （0.043秒/部品）
IPC9850:63,300 CPH*5
配置の正確さ（Cpk≧1）:±40μm/component
構成のサイズ（mm）:0402 chip*7~L6×W6×T3
構成の供給:

テープ幅:8/56mm
8mmテープ:最高の68の車線（8mmの薄い単一リールの送り装置とおよび二重巻き枠の送り装置、小さい巻き枠）
配置のヘッド選択:

軽量の16ノズルの頭部（2本の腕と） -高い実動モードを離れた…
配置の速度:76,000 CPH （0.047秒/部品）
IPC9850:57,800 CPH*5
配置の正確さ（Cpk≧1）:±30μm/component （±25μm/component*6）
構成のサイズ（mm）:030 chip*7~L6×W6×T3
配置のヘッド選択:

12ノズルの頭部（2本の腕と）
配置の速度:69,000 CPH （0.052秒/部品）
IPC9850:50,700 CPH*5
配置の正確さ（Cpk≧1）:±30μm/component
構成のサイズ（mm）:0402 chip*7~L12×W12×T6.5
配置のヘッド選択:

8ノズルの頭部（2本の腕と）
配置の速度:43,000 CPH （0.084秒/部品）
配置の正確さ（Cpk≧1）:±30μm/QFP 12mm/32mm、12mmの下の±50μm/QFP
構成のサイズ（mm）:0603 chip~L100×W90×T28
棒:最高。8つの車線、皿:最高。20 （1つの皿の送り装置と）
配置のヘッド選択:

2ノズルの頭部（2本の腕と）
配置の速度:11,000 CPH （0.327秒/部品）
IPC9850:8,500 CPH （0.423 seconds/QFP）
テープ幅:8/56/72/88/104mm

松下電器産業NPM-D3高速モジュールの土台機械に次のパフォーマンス特性がある:

単位面積ごとの高い生産性:広範囲の物理的なアセンブリ生産ラインを通して、取付けおよび点検の高出力を達成し、生産の効率を改善しなさい。

システム自在性:顧客は彼らの必要性に従って自由に実際の生産ラインを選び、プラグ アンド プレイ機能によって自由に仕事の頭部の位置を置くことができる。

システム管理機能:計画された生産のための動的監視そしてサポートを含むシステム・ソフトウェアを通した生産ライン、研修会および工場の道具の全面的な管理。

多数の取付けの選択:NPM-D3は軽量のノズルの土台の頭部16、12のノズルの土台の頭部、頭部を、およびあなたの必要性に従って選ぶことができる2つのノズルの土台の頭部取付ける来る、8とノズル。

複線の印刷機能:NPM-D3は複線の印刷を支え、印刷の前部分にNPM-D3複線モジュール機械に直接接続される。

システム・ソフトウェアの特徴:NPM-D3は土台の高さの制御システム、操作のガイダンス制度、APCシステム、構成の口径測定の選択、自動機械裁ちの選択および上部コミュニケーション選択を含むさまざまなシステム・ソフトウェア機能が、装備されている。

多機能の生産ライン:複線のコンベヤー ベルトを採用して、異なったタイプの基質は同じ生産ラインの内で混合され、作り出すことができる。

全体的にみて、松下電器産業NPM-D3高速モジュールの土台機械に有効な取付けの解決を提供する高い生産能力、高精度、柔軟性および多様性の特徴がある。
