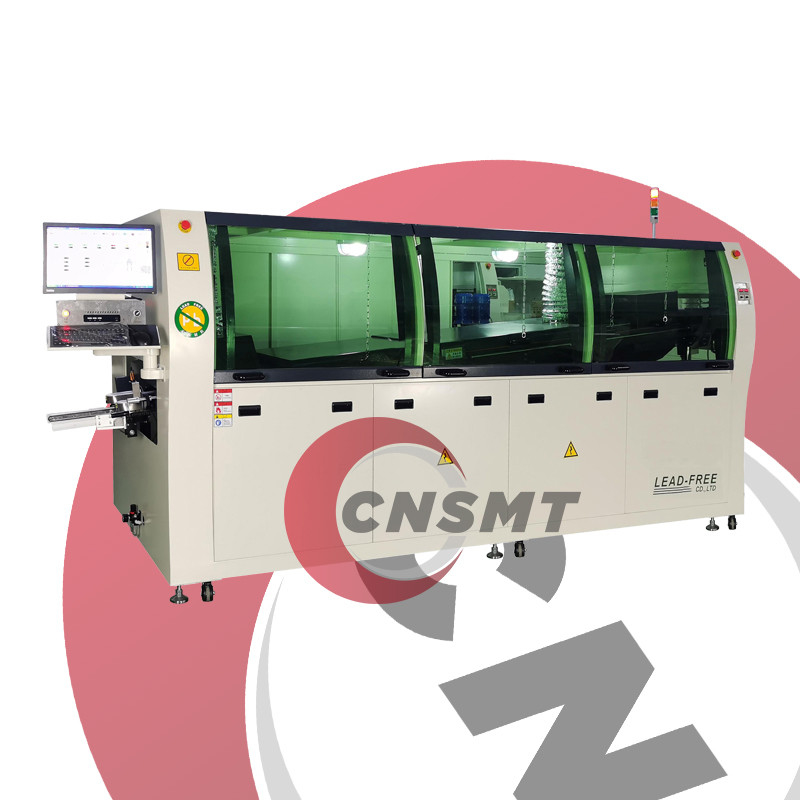

MSD-350C-LF 鉛のない波溶接機 自動波溶接機

1基本パラメータの概要

モデル番号

XD-350C-LF (Xindong Technologyの無鉛波溶接モデルであると推定される)

適用できる技術

鉛のない溶接プロセス (Sn/Ag/Cu,Sn/Cuおよび他の鉛のない溶接剤と互換性)

電力要求

3相 AC380V,50Hz (業界標準)

総動力

総電源:約25〜36kW (類似モデルGSD-WD350CEの25kWとTB980Cの36kWの参照)

身体の大きさ

長さ約4〜4.5m (例えばGSD-WD350CE 4470mm,HRD-350 4120mm)

2交通システム

PCB板のサイズ

最大幅:350mm (350Cのモデル後記は通常最大幅350mmに対応する)

調整範囲: 50-350mm (業界一般設計)

トランスミッション速度

0.5-2m/min (XD-250ML-LF 通信速度範囲を参照)

トランスミッション構造

二重フックと爪のチタン合金チェーン (変形耐性,腐食耐性)

輸入モーター駆動 (例えばパナソニックまたはSMCシリンダー)

3予熱システム

予熱部

3段階独立温度制御 (GSD-WD350CE 3段階予熱などの業界標準設定)

予熱温度

室温 ~250°C (鉛のない高温需要を満たすPID閉ループ制御)

加熱方法

熱気循環や赤外線加熱 (モジュール式設計はオプション)

4. チンオーブンのシステム

亜鉛炉の容量

400〜500kg (GSD-WD350CEの500kgとTB980Cの430kgを参照してください)

クレスト型

2つの波の頂点 (渦巻 + 誘導波),高度 0-16mm 調整可能

温度制御の精度

±1-2°C (外部のPID加熱,高速加熱,反暴動チーン)

材料とメンテナンス

チタン合金炉 (腐食耐性あり,無鉛溶接に適している)

オートマチックな排泄物設計 (手動洗浄頻度を減らす)

5制御システム

操作インターフェース

産業用コンピュータ+タッチスクリーン (Windowsシステム,英語/中国語の切り替えをサポート)

インテリジェント機能

温度曲線保存/呼び出し,故障自己診断,自動スイッチ

生産数と記録 (オプションの外部印刷機能)

6その他の機能

噴霧システム

常圧流スプレー (台湾のラック・トレジャー・ノズル,均質な原子化)

自動噴射幅調整 (異なるPCBサイズ)

冷却システム

強制冷却 (出口温度 ≤10°C,熱圧を減らすための急速冷却)

安全設計

過負荷防止,緊急停止ボタン,液体レベルアラームなど
