ホーム・アプライアンスのためのサムスンHANWHA SMDの一貫作業0.65MPaのコンベヤー ベルト

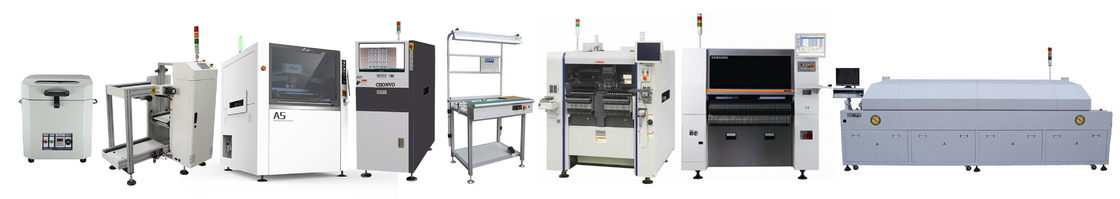

サムスン/HANWHA SMTの一貫作業
サムスン/HANWHA SMTの一貫作業は最も普及したsmt機械の1つである、40000から200000までCPHはあなたの要求およびあなたの予算によって決まる。
CNSMTはあなたに競争価格およびよいサービスを中国のサムスン/HANWHAのsmtの一貫作業機械のすべてのレベルに、与える。
サムスン/HANWHAの一突きの一突きおよび場所機械指定:
HANWHAの配置機械Hanwhaの配置機械SM471plus/SM481plus/SM482plus/DECAN配置機械は適しているのために:
1. ホーム・アプライアンスの企業:エアコン、冷却装置、洗濯機、給湯装置、電磁調理器、等;
2. 自動車産業:自動車器械、自動車電源、自動車音声、自動車光源、等;
3. LEDの企業:LEDランプ、屋内つく電気器具、屋外のつく電気器具、産業照明、等;
4. 家電:携帯電話、ノート、PC、移動式電源、電池の保護板、スマートな身につけられる装置、スマートな家、等;
5. 他のすべての電子部門;
HANWHA Mounter Hanwha Mounter SM481plus
位置:飛行カメラ+固定カメラ（任意）
軸線数の取付け:10軸線x1の片持梁
速度の取付け:40,000 CPH （最もよい条件）
対応する部品:
01005 | 42mm （H 15mm）
PCBのサイズ（mm）:
460 （L） x 400 （W） 510 （L） X 460 （W） （選択）
610 （L） X 510 （W） （選択） 740 （L） X 460 （W） （選択）
PCBの厚さ:0.38-4.2mm
送り装置（8mmの標準）の数:120ea/112ea
エネルギー消費:
電源AC200/208/220/240/380/415V （50/60HZ、3Phase）
Max.4.7kva
空気消費0.5-0.7MPa （5-7kgf/cm2） 160N/min
次元:1,650 （L） X 1,680 （D） X 1,530 （H）
重量:1655kgについて
高速SMTのステンシル プリンター:
CNSMT-ASEモデル
|
自動はんだののりプリンター機械指定: |
|
モデルAse |
|
スクリーン・フレームの最低のサイズ370X370mm |
|
最高のサイズ737X737mm |
|
厚さ25~40mm |
|
PCBの最低のサイズ50X50mm |
|
PCBの最高のサイズ400X340mm |
|
PCBの厚さ0.4~6mm |
|
PCBのそりのそり<1% |
|
輸送の高さ900±40mm |
|
左右に輸送の方向;Right-Left;左左;右右 |
|
左右に;右/左;左左;右右 |
|
プログラム可能な転送速度最高1500mm/S |
|
板位置 |
|
調節される/supportblock支援システムサポート方法磁気Pin/Up-downテーブルを置くPCB |
|
手で磁気*Needle/Adjustableの*Liftのプラットホーム/輪郭のブロック |
|
、真空のノズル締め金で止める締め金で止めること、システム側面を締め金で止める側面真空のノズル |
|
印字ヘッド2の独立したモーターを備えられた印字ヘッド |
|
印字ヘッドを運転する2つの独立した直接つながれたモーター |
|
スクイージの速度6~200mm/sec |
|
スクイージ圧力0~15Kg運動制御 |
|
スクイージの角度60°/55°/45° |
|
ステンレス鋼（標準）、プラスチック スクイージ スクイージのタイプ スクイージのタイプ |
|
プログラム可能なステンシル分離の速度0.1~20mm/sec |
|
、ぬれた乾燥した、クリーニング システム、乾燥したの真空（プログラム可能な）真空ぬれた |
|
テーブルの調整範囲X:±10mm;Y:±10mm;θ:±2° |
|
テーブルの調節制御 |
|
リニア モーターのテーブルの調節制御 |
|
機械変数機械 |
|
位置の正確さ±0.01mmを繰り返しなさい |
|
正確さ±0.025mmの印刷 |
|
サイクル時間 <7s> |
|
プロダクト転換の時間 <5min> |
|
空気は4.5~6Kg/cm2を要求した |
|
ACを入力:220±10%、50/60HZ 1Φ 3KW |
|
制御方式のPC制御 |
|
機械は1220の（L） X1355 （W） X1500 （H） mmの寸法を測る |
|
およそ機械重量:1000Kg |
良質の中国のブランドCNSMTの退潮のオーブンTSM800
