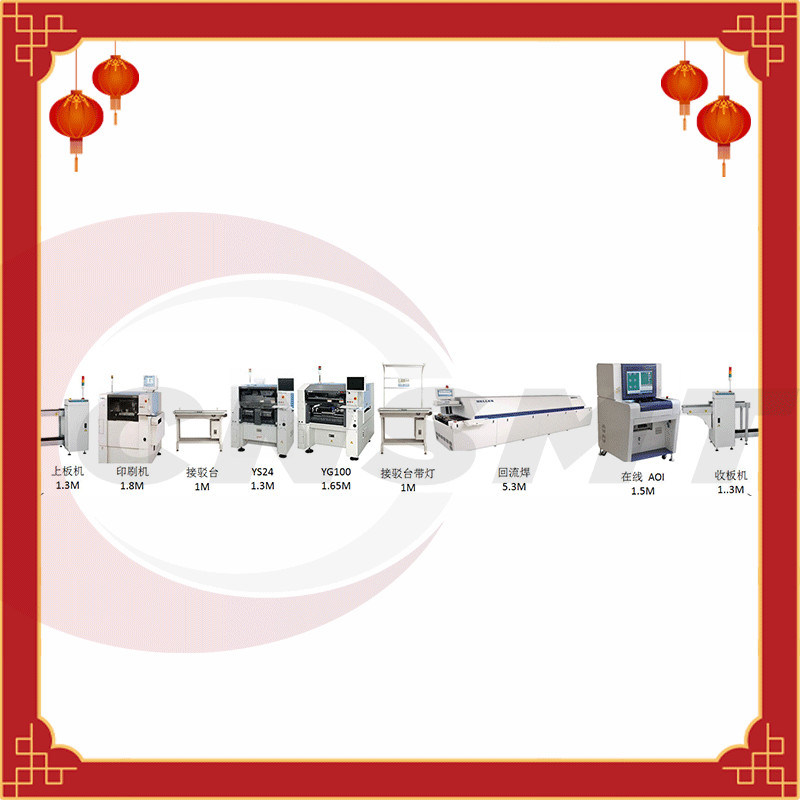

SMTの生産ライン左から右の一突きとサムスンSm481および場所機械
サムスンSM481/PLUS SMTの一貫作業
あなたの新しいsmtラインをセットアップするか、または新しい機械を取付けて準備ができていればCNSMTはあなたのSMT PCBの生産にSMTの一貫作業、特にサムスンSM481のすべてのモデルを提供し、アセンブリsmt機械とSM481はよく、安定した一突きおよび場所機械は、サムスンSM481あなたの最もよい選択である。
サムスンのsmtの完全な生産ラインでは、一突きおよび場所機械は最も重要な装置である、あなたの製品品質および速度を決定する。
そして私達がおよびの前に多くの国に輸出されて販売したこのモデル機械、顧客の工場で非常によくはたらき、それらはすべて満足するために非常にである
サムスン/HANWHA SM481の一突きの一突きおよび場所機械指定:
theFly同一証明方法で中速機械の最高速度の配置を、すなわち実現するTECHWINによって特許を取られる同一証明方法によるSM481プラスは、QFPの部品の単位の配置の時間の破片の部品そして1.1秒できる（それぞれはの4000CPHの高速配置を最適である）達成。1ガントリーは構造の10Nozzle高速主タイプ頭部を採用する、Yamahaのmounterは装置の1つの側面を使用し、サムスンのmounterは作動するのに最少のマンパワーを使用できる。SMシリーズで対応する最も強いPCBの能力を具体化するjukiの配置機械は1.500mmの長い板に対応できる。
| PCBのサイズ:400×330 mm 460 （L） x 400 （W） |
| 最も小さい要素:01005 | 42mm （H 15mm） |
| 重量:1655kgについて |
| 速度の取付け:40,000 CPH |
| プロダクト概観:HANWHAの中速の配置機械SM481プラス、PCBのサイズ:400×330mm 460 （L） x 400 （W）の最も小さい部品:01005 | 42mm （H 15mm）、重量:1655kgについて、配置の速度:40,000 CPH |
高速SMTのステンシル プリンター:
CNSMT-A5モデル
人間化された設計
●広い適用範囲および強い多様性
●独特なスプレー タイプ自動クリーニング システム
●有効な、省エネの拭き、救うペーパー構造
●独特な映像処理システム
●理性的な印刷の実動モード
●印刷範囲:400*340mm
●国際的な普遍的なUVW三軸連結プラットホームを採用しなさい
●機械サイズ:1220X1355X1500mm
●機械選択、自動錫メッキする機能、検出機能、自動分配機能、スクレーパー圧力フィードバック機能を妨げる自動ステンシル穴
自動MSE/SPIの関係機能、自動温度および湿気機能
| スクリーン・フレーム | 最低のサイズ | 470X370mm |
| 最高のサイズ | 737X737mm | |
| 厚さ | 25~40mm | |
| PCBの最低のサイズ | 50X50mm | |
| PCBの最高のサイズ | 400X340mm | |
| PCBの厚さ | 0.4~6mm | |
| PCBのそり | <1% | |
| 輸送の高さ | 900±40mm | |
| 輸送の方向 | ||
| 転送速度 | プログラム可能な最高1500mm/S | |
| 板位置 | 支援システム | 調節される/supportblock磁気Pin/Up-downのテーブル |
| PCB | 手で | |
| システムを締め金で止めること | 、真空のノズル締め金で止める、側面 | |
| 印字ヘッド | 2つの独立したモーターを備えられた印字ヘッド | |
| スクイージの速度 | 6~200mm/sec | |
| スクイージ圧力 | 0~15Kg | |
| スクイージの角度 | 60°/55°/45° | |
| スクイージのタイプ | ステンレス鋼（標準）、プラスチック | |
| ステンシル分離の速度 | プログラム可能な0.1~20mm/sec | |
| クリーニング システム | 、ぬれた乾燥した、真空（プログラム可能な） | |
| テーブルの工調整範囲 | X:±10mm;Y:±10mm;θ:±2° | |
| 機械 | ||
| 位置の正確さを繰り返しなさい | ±0.01mm | |
| 正確さの印刷 | ±0.025mm | |
| サイクル時間 | <7s> | |
| プロダクト転換 | <5min> | |
| 必要な空気 | 4.5~6Kg/cm2 | |
| 入力 | AC:220±10%、50/60HZ 1Φ 3KW | |
| 制御方式 | PC制御 | |
| 機械次元 | 1220の（L） X1355 （W） X1500 （H） mm | |
| 機械重量 | およそ:1000Kg | |
良質の中国のブランドCNSMTの退潮のオーブンTSM800
| モデル | TSM-0802/DS-800 | TSM-1003/DS-1000 | TSM-1204/DS-1200 | TSM-0802D/DS-800D | TSM-1003D/DS-1000D | TSM-1204D/DS-1200D |
| TSM-0802-N | TSM-1003-N | TSM-1204-N | TSM-0802D-N | TSM-1003D-N | TSM-1204D-N | |
| TSM-0802-X | TSM-1003-X | TSM-1204-X | TSM-0802D-X | TSM-1003D-X | TSM-1204D-X | |
| TSM-0802-NX | TSM-1003-NX | TSM-1204-NX | TSM-0802D-NX | TSM-1003D-NX | TSM-1204D-NX | |
| 機械指定 | ||||||
| サイズ:L*W*H | 5250*1420*1520 | 6570*1420*1520 | 7735*1420*1520 | 5250*1635*1520 | 6570*15201635* | 7735*1635*1520 |
| 重量（KG） | 2650/2950 | 2850/3150 | 3050/3350 | 2950/3250 | 3150/3450 | 3350/3650 |
| 温度帯 | 上8.Bottom 8 length3070 | 上10.Bottom 10 length3890 | 上12.Bottom 12/長さ4650 | 上8.Bottom 8長さ3070 | 上の10.の最下の10の長さ3890 | 上12.Bottom 12/length4650 |
| 冷たい地帯の数 | Tbp2.底0 | Top3.BottomO/ | Top4.BottomO/ | Top2.BottomO/ | Top3.最下。/ | Top4.BottomO/Top4.Bottom4 |
| TOP2.底2 | Top3.底 | Top4.Bottom4 | Top2.底2 | 1bp3.底 | ||
| 版の構造を調整する熱する地帯 | 厚いアルミニウム版 | |||||
| 冷却方法 | 温室の空冷/冷たいwatercooling | |||||
| 制御システム | ||||||
| 電力要求事項 | 30 380V 50Hz | |||||
| 総力 | 64KW/67KW | 80KW/83KW | 93KW/97KW | 64KW/67KW | 80KW/83KW | 93KW/97KW |
| 起動、正常な作動力 | 30KW 9KW | 36KW 10KW | 40KW 11KW | 30KW 11KW | 36KW 12.5KW | 40KW 14KW |
| 32KW 10KW | 38KW 11KW | 42KW 12KW | 32KW 12KW | 35KW 13.5KW | 42KW 15KW | |
| 加熱時間 | 25Minについて | |||||
| 温度の正確さ | ±1°C | |||||
| 温度調整方法 | PIDの閉ループ制御+ SSRドライブ | |||||
| PCBLateralの温度の相違 | ±1.5 °C | |||||
| プロセス パラメータの貯蔵 | 自動的にさまざまな操作および警報記録を+さまざまなプロセス パラメータの設定を救う手操作救いなさい | |||||
| 異常な警報 | 主力の失敗の標準温度の偏差、速度の偏差および空気調節の欠陥、音および軽い警報 | |||||
| 板警報を離れて | 標準的な店頭取引警報機能 | |||||
| 交通システム | ||||||
| 柵の構造 | 全面的な二段式 | |||||
| チェーン構造 | 肋骨が付いている35B単一のバックルおよびnickel-platedマンガン鋼鉄鎖をピンで止めるため | |||||
| 最高の版の幅 | 400mm （任意610mm） | 2-280mm （任意2-300mm） | ||||
| 柵の幅の調整範囲 | 50-400mm （任意50-610mm） | 50-280mm （任意50-300mm） | ||||
| 交通機関の方向 | L）へのLto R任意R | |||||
| 固定フォーム柵 | 固定前部固定の、任意後部 | 第1柵および第4柵は、任意他の2つの柵固定することができる修理される。 | ||||
| 交通機関の速度 | 400 〜 2000mm/min | |||||
| 輸送の版高さ | 900±15mm | |||||
| 自動潤滑システム | 標準的な潤滑油の自動詰物および手動満ちる機能 | |||||
| 窒素システム | ||||||
| 窒素の消費 | 20-25m3/ hr@300-1000ppm | 25-30m3/h r@300-10OOppm | ||||
会社情報
CNSMTは中国の10年以上経験のSMT機械のための一流の製造業者およびsupplieirおよび解決である。そして私達はまたSMT分野、で私達持っている源の広大必要とする使用されてSMTの貿易業者のためのOEM&ODMをしてもいいまたは新しいSMT装置か他の部品、私達は最もよい質および競争の要された機械を得るのを助けてもいい。
私達があなたのためにしてもいい何を:
※私達は私達の自身の工場をSMT装置および装置を作ってもらう
※私達に農産物機械のための専門のtechnichエンジニアのチームがある
※私達はあなたの条件を一致しているあなたのためのSMT機械の変化をカスタマイズしてもいい
※私達は世界中使用され、新しいSMT装置を売買する
※私達は世界的ににSMTの実線機械および輸出を提供する
あなたのための最も信頼できる中国パートナーになる※。
FAQ:
1. 工場であるか。
はい、私達は14年間湿気制御の工場製造者の焦点である。
2. カタログに電子メールを送ることができるか。
はい、私達は全カタログが付いている電子メールによって送ってもいい。
3. オンラインで命令する方法か。
確認しなさいプロダクト（量、価格、支払、出荷等）を---待っている電子メール---順序を確認しなさい---最初の支払を作りなさい---生産の終わり---バランスの支払を作りなさい---船積み
*貿易保証について学ぶためにかちりと鳴らしなさい
4. 支払の方法についての何か。
30%の沈殿物、配達の前に支払われるバランス--量> USD5,000
100%の沈殿物--量 < USD5="">
5. 出荷の方法およびタイミングは何であるか。
私達は海によって出荷するためにアジアおよびAustriliaへのヨーロッパに最も安い率、アメリカへの旅行の日付をおよそ30~40日、25~30日、得るために7~15日提案する。厳密なタイミングを得るためにここにかちりと鳴らしなさい。
6. 保証項目は何であるか。
保証の時間は普通24か月に保証の時間を拡張したいと思えば12か月、価値であるあなたの順序のもっと10%である。
7. 私はあなたの工場を訪問してもいいか。
はい本当に、歓迎された私達の工場をより多くの利益を得るために訪問するため。
8. あなたの工場と連絡する方法か。
下の形態の照会を送るか、または郵便をまたはあなたの方法を選ぶために呼ぶために送りなさい。ここにかちりと鳴らしなさい
9. プロダクトをカスタマイズできるか。
はい、私達は顧客の要求に従ってプロダクトをカスタマイズしてもいい。
10. どの支払の言葉をしているか。
PayPalの西連合、T/T、（100%の支払先立って。）
11. どの郵送物が利用できるか。
として海によって、空気によって、明白によるまたはあなたの条件。
12. どの国輸出されたか。
私達は多くの国、マレーシア、ベトナム、タイ、米国、フランス、スペイン、メキシコ、ドバイ、日本、韓国、ドイツ、Porland等のような世界中のすべてに最も完全に、輸出された。
当社の製品は世界中で販売されています。当社の製品の全プロセスにご安心ください。
