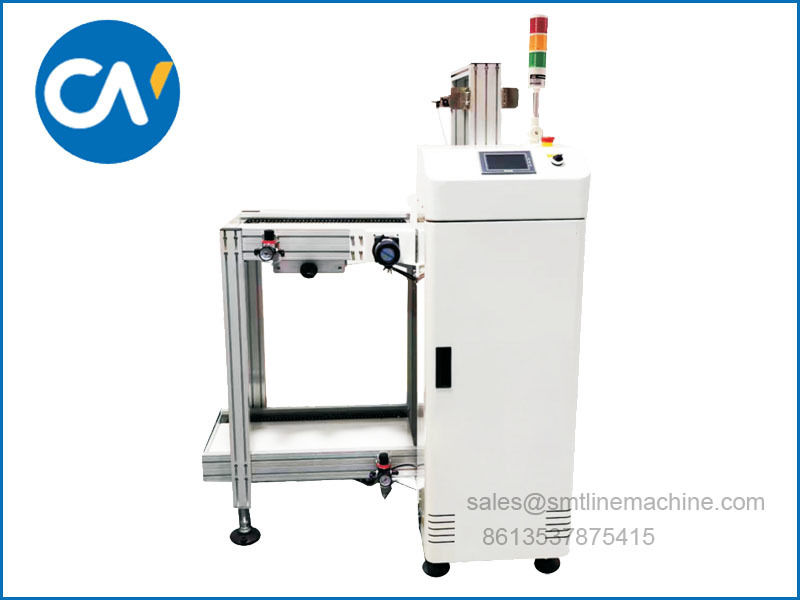

HNY-BL250NL インテリジェント SMT PCB PCB マガジンローダーマシン ノーマルタイプ
| PCBローディングサイクルあたりの時間 | 約6秒 |
| マガジン交換時間 | 約20秒 |
| 電源と負荷 | 100-230V AC（お客様指定）、単相、最大300VA |
| 空気圧と消費量 | 4-6 bar、最大10リットル/分 |
| コンベアの高さ | 920±20mm（またはお客様指定） |
| コンベアの方向 | 左→右または右→左（オプション） |
| PCBの厚さ範囲 | 最小0.4mm |
| マガジン容量 | 上部コンベア：1、下部コンベア：1（またはお客様指定） |
| ステップ調整範囲 | 1-4ステップ（10mm/ステップ） |
仕様
| モデル | HNY-BL250NL | HNY-BL330NL | HNY-BL390NL | HNY-BL460NL |
| PCBサイズ(LxW)~(LxW) | (50x50)~(350x250) | (50x50)~(455x330) | (50x50)~(530x390) | (50x50)~(530x460) |
| 機械サイズ (LxWxH) | 1100x780x1300 | 1400x860x1300 | 1500x920x1300 | 1500x1120x1300 |
| マガジンサイズ (LxWxH) | 355x320x565 | 460x400x565 | 535x460x570 | 535x530x570 |
| 重量 | 約140kg | 約180kg | 約220kg | 約230kg |
CNSMT PCBマガジンローダー – SMTラインの精密ローディング
CNSMTは、SMT生産ライン向けの高性能PCBマガジンローダー/アンローダーの製造を専門としています。当社のローダーは、最大PCB幅の互換性によって分類されており、お客様のパネルサイズとのシームレスな統合を保証します。
標準モデル：最大250mm幅のPCBをサポート（ほとんどのコンパクトボードに最適）。
中/大型モデル：330mm、390mm、460mm幅に対応し、大型または高ミックスPCB設計に対応。
主な特徴：
堅牢な構造：スムーズなPCBハンドリングのための精密に配置されたガイドレールとセンサー。
柔軟なマガジン容量：大量生産または少量生産用の構成可能なトレイ。
SMEMA/RS232統合：SMTピックアンドプレースマシンとの同期通信。
アンチジャミング設計：薄いまたは柔軟なPCB（0.4～5mmの厚さ）でも信頼性の高い分離。
当社のローダーは、ダウンタイムを最小限に抑え、24時間365日の運用ができるように設計されており、次の機能を備えています。
迅速な切り替えのための自動幅調整。
連続供給のためのデュアルマガジンオプション。
リアルタイムのエラーアラート（マガジン空、位置ずれ）。
アプリケーション：
高速SMTフロントエンドローディング（CHIP/SMD）。
ウェーブはんだ付け用のDIPライン。
CNSMTを選ぶ理由
異例のPCBサイズに対応するカスタマイズ可能なソリューション。
ローカルサポートとメンテナンスサービス。
今すぐお問い合わせください！
+86 13537875415
sales@smtlineequipment.com
www.smtlineequipment.com
CNSMTでSMTラインの効率を最適化しましょう – 今すぐ見積もりまたは技術相談をリクエストしてください！
1. 機器名とタイプ
PCBマガジンローダー
SMTローダー / SMT PCBローダー
直角PCBローダー
PCBオートローダー / アンローダー
PCB供給機
マガジンtoコンベアローダー
2. 主要コンポーネント
マガジン（PCBトレイ/カセット） – 積み重ねられたPCBを保持
リフティング機構 – マガジンの高さを調整
コンベアベルト – PCBを次の段階に転送
センサー – 光学/機械的検出
ガイドレール – 正確な位置合わせを保証
3. 技術仕様
PCBサイズ範囲（例：50×50mm～400×400mm）
基板の厚さ（例：0.4mm～5mm）
マガジン容量（例：50～200枚のPCB）
ローディング速度（UPH – 1時間あたりのユニット数）
位置決め精度（例：±0.2mm）
電源と空気圧の要件
4. 特徴と機能
自動PCB検出（基板欠落アラート）
デュアルマガジン切り替え（連続供給）
アンチジャミング設計
マルチ厚さ互換性
SMEMA通信（SMTライン統合）
エラーアラーム（マガジン空、位置ずれ）
5. 業界とアプリケーション用語
SMTフロントエンド機器
PCBアセンブリライン
高ミックス、低ボリューム（HMLV）生産
ウェーブはんだ付け互換性（DIPライン用）
PCBマガジンローダーメーカー
SMTオートローダーデータシートPDF
PCB供給機価格見積もり
PCBローダーのトラブルシューティングガイド
