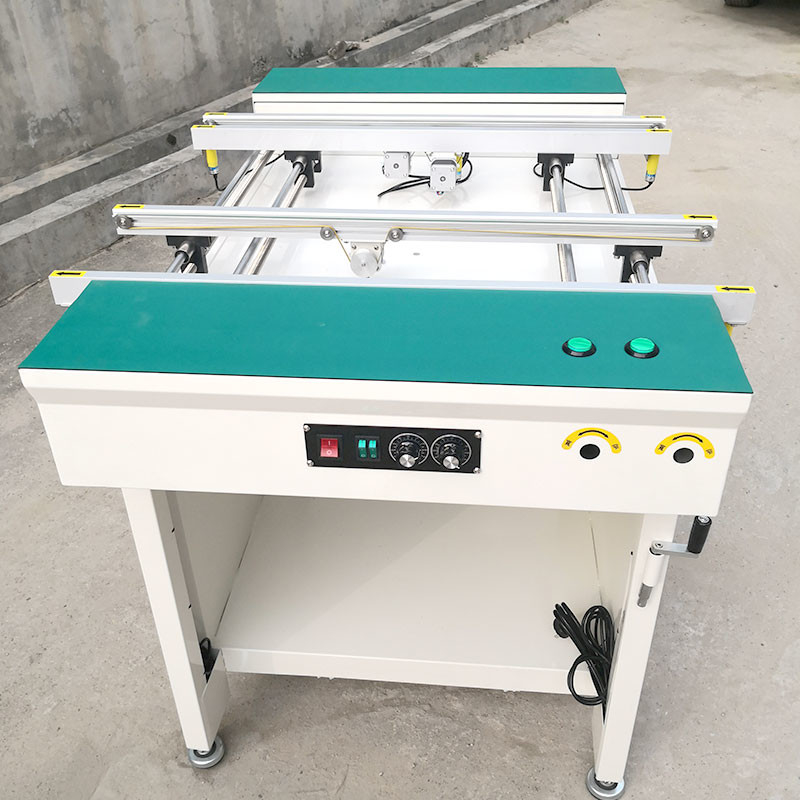

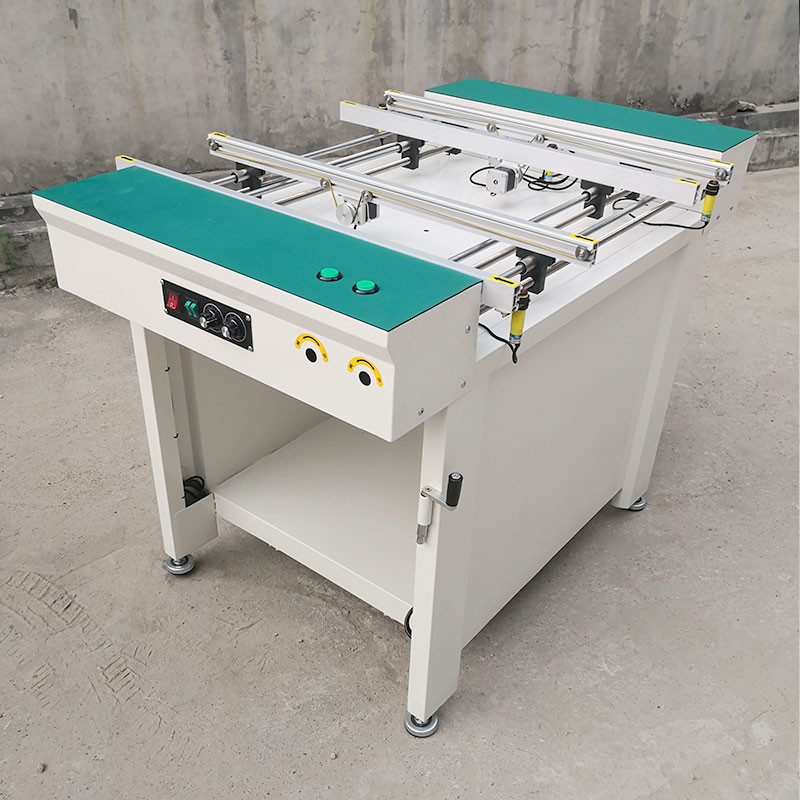

600MM 220V 50Hzをテストする複線連結PCBのベルト・コンベヤーの点検
PCBの複線連結コンベヤー、SMTの複線のコンベヤー
SMTの複線のコンベヤーの指定
1. 特徴
このプロダクトは鋼板材料から成り、薄板金によって溶接される、表面は静電気的に吹きかかり、焼け、色はコンピュータ白である。
それは生産ラインのPCB板伝達、点検、テスト、緩衝関係および他の機能で広く利用されている。
それに2つの装置の間で接続し、緩衝するべき主要な装置の1つがある
それは2つの装置をそれぞれ接続できたりまた区分またはグループで使用しまた技術的な変数で指定される指定のPCB板を処理できる。
2.技術的な変数
（1）柵の長さ:600MM （顧客の要求に従ってカスタマイズすることができる）
（2）柵の幅の範囲:50MM---350MM
（3）地面からのベルトの表面の高さ:900mm±50mm
（4）ガイド・レールの固定の側面:前後任意固定している
（5） PCBの伝送方向:左右に右/左、使用任意
（6）送り速度:0M/min---調節可能な4M/min
（7）ガイド・レール（100mm）の両端に延長長さ
（8）働く電源:220V、50Hz
（9）パワー消費量:15Wについて
（10）装置のおおよその重量:65KG
（11）出現のサイズ:600MM*700MM*900MM±50MM
3の主関数
ドッキング・ステーションにSMEMAのシグナル インターフェイスがある。
それは上部および下の装置に接続することができる。ドッキング・ステーションに板がない場合、前部装置に板要求信号を与える。板が前部軽い感知の位置か端に達する、および後部装置が板が必要である一時的にとき、ベルトは動くことを止め両方とも光電センサーが装備されている。現時点で、板信号は後部装置に与えられ、後部装置が板を必要とするとき、ドッキング・ステーションのベルトは再度動き始め板は後部装置に供給される。後部装置が板を一時的に必要としなければ、PCB板はドッキング・ステーションで待っている。駐車場に板があれば仕事を中断するために、前陣装置は制御されドッキング・ステーションに空スペースがあるとき前陣装置は自動的に活動化させることができる。
4番目に、伝達主義
（1）ドッキング・ステーションのコンベヤー ベルトは帯電防止広い円形ベルトである。ガイド・レールの両側のベルトは伝達スプロケットを通した同じ15W調節可能な速度モーターによって運転される。モーターの開始そして停止は上部および下の装置の需要と供給板によって信号を送られる。制御、第1、中間および端はすべてガイド・レールにPCB板があるかどうか感じることができる光電センサーが装備されている、
（2）ガイド・レールは固定ガイド・レールおよび移動可能なガイド・レールに分けられる。移動可能なガイド・レールの幅は2本の連結の滑走の棒によって調節される。
5の機械特徴
（1）、顧客の要求に従って管理委員会かPLCプログラムによって制御されて;
（2）光電センサーは頭部、中間および尾の両端に取付けられている;
（3） IOのシグナル インターフェイスと;
（4）ガイド・レールは50MM調節することができる---350MM;
（5）送り速度は伝達によって調節することができる;
（6）地面からのベルトの高さは調節可能である;
（7）鉄骨フレームの構造は丈夫、耐久で、上部および下の装置の接続の版によって機械的に接続することができる;
（8）位置を軽いセンサーの位置の移動によって自由に置くことができる停止しなさい。
