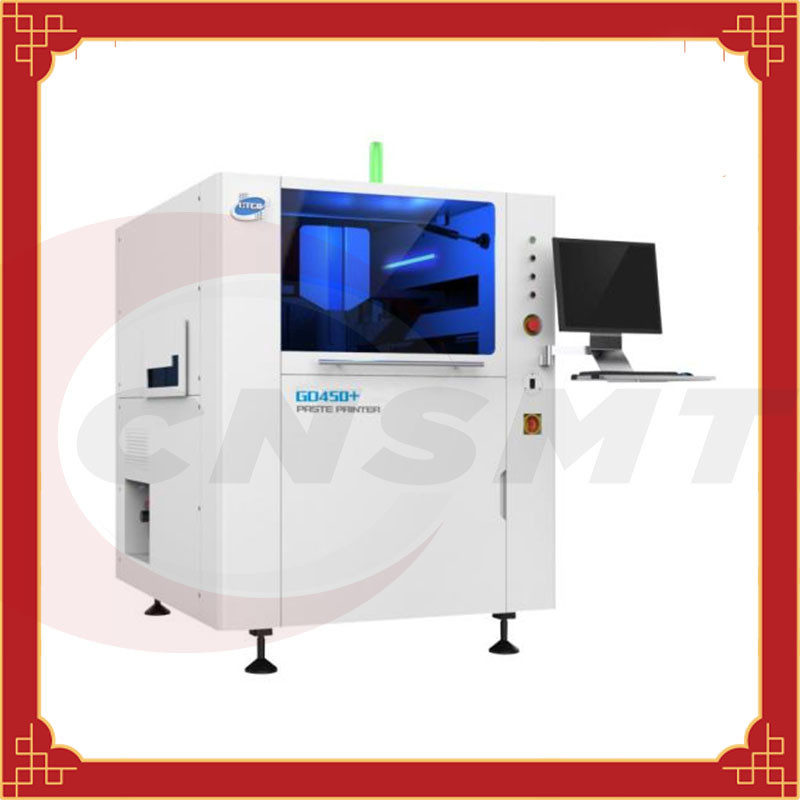

PCB板のためのフル オートマチックSMTのステンシル プリンターGD450+ HTGD
自動印字機GD450+のフル オートマチックHTGD GD450のステンシル プリンター
[製品名]:自動印字機GD450+
[製品ブランド]:CNSMT
[プロダクト材料]:ステンレス鋼/プラスチック
[製品の説明]:
フル オートマチックHTGD GD450のステンシル プリンター
| *大きい板サイズ（X-Y X） | 450mm x 320mm |
| *小さい板サイズ（X-Y X） | 50mm x 50mm |
| PCBの厚さ | 0.4mm~6mm |
| そり | 最高。PCBの対角線1% |
| *大きい板重量 | 6Kg |
| 板端の整理 | 3つのmmに形づけられる |
| *大きい歯底のすきま | 16mm |
| 伝達速度 | 1500mm/sec （最高） |
| 地面からの伝達高さ | 900±40mm |
| コンベヤー トラック方向 | 、左右、左左右/左、右右 |
| 移動方法 | 1セクション輸送の柵（選択:3セクション柵） |
| 方法を締め金で止めるPCB | 板メカニズムを押す上の平行4側の列は平らになる、ソフトウェアは伸縮性がある側面圧力、最下の分岐部分的な真空を調節できるまたは全吸引キャビティ真空は、基質を締める端きつく締められる（選択） |
| 板サポート方法 | 磁気指ぬき、輪郭のブロック、特別な工作物の据え付け品、格子Lok （選択） |
| SMTの自動印字機の印刷変数 | |
| 印字ヘッド | 2つの独立した直接接続されたモーター ドライブ、空気電気ドライブ頭部（選択）、クローズド・ループ印字ヘッド（選択） |
| 型板のフレーム サイズ | 420mm x 500mm~737 mm X 737のmm |
| *Largeの印書域、印刷域（X X-Y） | 450mm x 320mm |
| スクレーパーのタイプ | 鋼鉄スクイージ/ゴム製 スクイージ（印刷プロセス一致の選択に従う角度45°/55°/60°） |
| スクレーパーの長さ | 220mm~500mm |
| スクレーパーの高さ | 65±1mm |
| 刃の厚さ | 0.25mm Diamond-likeカーボン コーティング |
| 印刷モード | シングルまたはダブルのスクイージの印刷 |
| Demouldingの長さ | 0.02 mmから12のmm |
| 印刷速度 | 6 mm/secから200 mm/sec |
| 圧力の印刷 | 0.5kgへの10Kg |
| 旅程の印刷 | ±200 mm （中心から） |
| SMTの自動印字機のイメージ変数 | |
| イメージの視野（FOV） | 6.4mm x 4.8mm |
| プラットホームの調整範囲 | X、Y:±7.0mmのθ:±2.0°. |
| 基準点のタイプ | 標準的な形の基準点（SMEMAの標準を見るため）、土地/開始 |
| カメラ システム | 別のカメラ、アップ/ダウン別のイメージ投射視野システム、幾何学的な一致の位置 |
| 自動印字機のパフォーマンス パラメータ | |
| イメージの口径測定の繰り返し正確さ | ±12.5ミクロン（±0.0005」）の@6 σ、CPは2.0に大きいよりまたは同輩 |
| 反復性の印刷 | ±25ミクロン（±0.001」）の@6 σ、CPは2.0に大きいよりまたは同輩 |
| 循環の時間 | 7.5sよりより少し |
| 変更の時間 | 5minsよりより少し |
| SMTの自動印字機 | |
| 電力要求事項 | AC220V±10%、50/60HZ、15A |
| 圧縮空気の条件 | 4~6Kg/cm2の10.0の直径の管 |
| オペレーティング システム | Windows XP |
| 実寸 | 1150mm x 1440mm x 1480mm |
| 機械重量 | 1000Kg |
1. 自動GD450+のはんだののりの印字機の精密
HTGDの数計算モデルは機械が精密な直線を達成し、達成することを容易に01005印刷を保障する
2. HTGDの自動はんだののりの印字機の*adjustingプラットホーム
モジュラー ドライブ構造の最大限に活用された設計は効果的に機械が最もデマンドが高い印刷に会うように、プラットホームの調節の安定性を改善し、微動の調節の下で最も良い伝達を実現する。
構造は簡単、信頼でき、調節は便利である。それは異なった厚さのPCB板のPINのpin*の高さの調節を実現できる。
3. 自動はんだののりプリンターのイメージそして軽い道システム
新しい光学道システム--均一リング ライトおよび明るさの調節の機能となしでつながれる高明るさ同軸ライト*すべてのタイプの印ポイントが（を含む不均等な印ポイント）、錫を、銅めっきされてよく確認することができるように、金張り錫メッキされるめっきするために適している、異なった色のPCBsのFPCそして他のタイプ。四方光源は調節可能のtelecentricレンズ、鋼鉄網でありPCB板は同時に照らされる。
4. 自身の重量のバランスをとることができるフル オートのはんだののりの印字機のプログラム可能な浮遊タイプ適応性があるスクイージ
作り付け*Verticalおよびまっすぐつながれたステップ・モータ制御タイプを、スクイージの刃の長さ考慮に入れる、**圧力制御システムは、正確にスクイージの元の圧力価値、必要性重量または厚さを定めないことができる。
プログラム可能適用範囲が広い印刷プロセスを達成するため;それはスクイージの異なった圧力条件のために前後設計され、はんだののりおよび刃の漏出を防ぐ持ち上がることの安定性にある特定の適用範囲が広い締め金で止める設計がある。
スクイージ、持ち上がる速度、速度印刷、印刷範囲は調節可能なすべてのソフトウェアでありおよびそれの圧力は顧客のためよい印刷制御プラットホームを顧客に与える異なった錫の条件の異なったPCB板に合わせるために提供するいろいろdemolding方法をである。
5. HTGDの印字機のPCBの位置方式
平らなベルト、効果的に異なった転送速度および行為の新しい概念のガイド・レール、継ぎ目が無い伝達をPCBの輸送の信頼性を、* 4棒連結プラテンのメカニズム保障するために、達成するガイド・レールの容量、転送速度、ステッピング モーター ドライブ、プログラム可能な増加するため側面の伸縮性がある締め金で止めるメカニズム。底のプログラム可能な圧力調節、分岐部分的な真空、磁気針、輪郭のブロック、*用具の据え付け品（行き詰まり/選択）、および底（選択）のH型の全面的な真空の吸引の部屋。
6. 自動はんだののりの印字機クリーニング システム
自動および有効な分離のクリーニングの構造、強力なファンおよび真空へのベンチュリ管の真空は発電機、はっきりしている液体、乾燥した、ぬれた、および真空3の洗浄法を適用するプランジャー注入システムおよびプログラム可能な汚れの棒および自由に選び、結合されて、ユーザーは実際の必要性に従ってクリーニングの周期、時間および速度を置くことができる。
拭くペーパーの長さは普遍的、資源を分解し、救って容易である;高められた真空の格子はあるファンの効率をフルに*クリーニングを促す活用する
7. はんだののりの印刷のための自動電子制御システム
維持しが安全、易い自己開発するモジュラー集積回路は使用される、;企業の最先端の産業制御システムが機械の変数を動きの間に変更し、偽りなく休止機能を実現するのに使用することができる。
8. システムを締め金で止める非常に適応可能な鋼鉄網フレーム
ちょうど自動的に置かれるべきユーザーが柔軟に異なったサイズの鋼鉄網を取り替えることができるように便利である鋼鉄網の印ポイント位置を書き入れなさい。それは737×737mmの鋼鉄網、420×500mm、小型、および20~40mmの厚さの小型を支えることができる。
9. 簡単で、使いやすく写実的な中国語/英国操作インターフェイス
