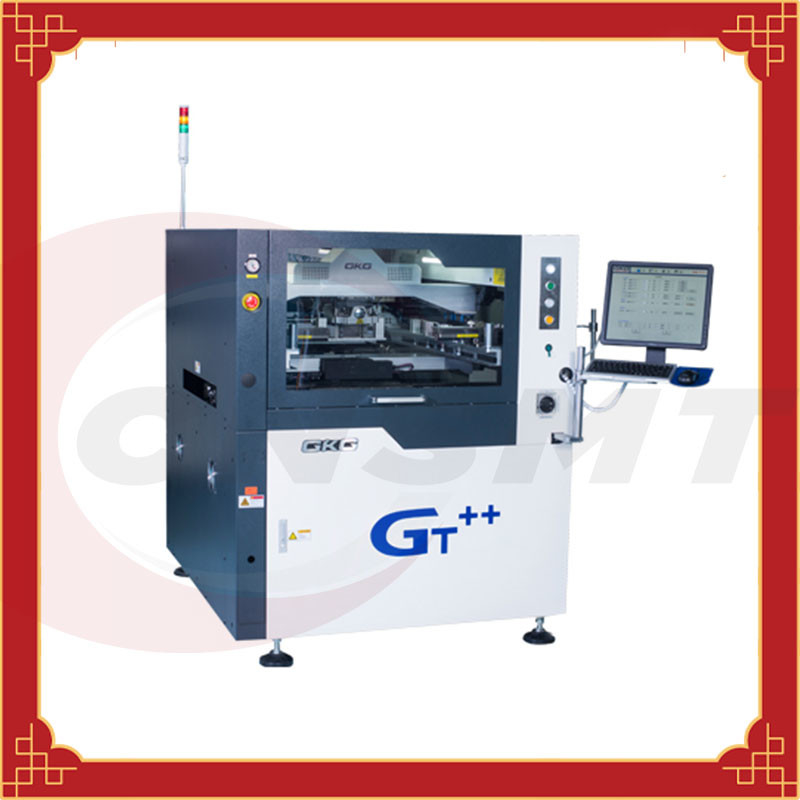

GKG GT++ SMTのはんだののりのステンシル プリンター自動3KW 60Hz
GKG GT++の上限SMT完全な自動プリンター、自動はんだののりの印字機
| モデル | GT++ |
| スクリーン・フレームのサイズ | 470×370-737×737mm |
| 基質のサイズ | 50×50-510×510mm |
| 基質の厚さ | 0.4-6mm |
| 基質の重量 | 5Kg |
| 基質の端の整理 | 2.5mm |
| 伝達高さ | 23mm |
| 伝達高さ | 900±40mm |
| 交通機関の速度 | 1500mm/S （MAX）ソフトウェア制御（調節可能な速度） |
| 配達方法 | ワンピースの輸送の柵 |
| 基質サポート方法 | 磁気指ぬき/輪郭のブロック/自動的に調節可能な持ち上がるプラットホーム |
| 方法を締め金で止める基質 | 自動に望遠鏡に上部に押すこと/適用範囲が広い締め金で止める/真空の吸引機能 |
| リリースの印刷 | 0-20mm |
| 印刷モード | シングルまたはダブルのスクイージの印刷 |
| スクレーパーのタイプ | ゴム製 スクイージ/ちょうどスクイージ（角度45°/55°/60°） |
| スクレーパーの速度 | 6-200mm/sec |
| 圧力の印刷 | 0.5-10Kg |
| 洗浄法 | 滴りのクリーニング システム/あちこちに/乾燥した、クリーニングぬれた真空3モード |
| 視野 | 10×8mm |
| 基準点のタイプ | 標準的な基準点/パッド/開始 |
| カメラのタイプ | イメージ投射視野システム/デジタル カメラ/幾何学的な一致の位置の上下 |
| システム直線の正確さおよび反復性 | ±の12.5um@6のσ、CPK≥2.0 |
| 実際のはんだののりの印刷の反復性 | ±の18um@6のσ、CPK≥2.0 |
| プリント サイクル | <7.5sec |
| 電力要求事項 | AC220V±10%、50/60Hz、3KW |
| 圧縮空気の条件 | 4-6Kgf/cmの² |
| 空気消費 | 5L/minについて |
| 働く温度 | ﹣ 20℃~﹢45℃ |
| 労働環境の湿気 | 30%~60% |
| 次元（three-colorライトを除いて） | L1240×W1410×H1500 （mm） |
| 重量 | 1100Kgについて |
GKG-GT++の自動はんだののりの印字機の標準関数の紹介:
1. 滴りのクリーニング システム
滴るクリーニングの構造は効果的に支払能力がある管の差し込むことによって引き起こされる部分的なsolvent-free拭くことを防ぐことができる。
2. 真新しいスクレーパーの構造の設計
スライドの柵およびシリンダーの新しいスクレーパーの構造は操作の安定性を改善し、耐用年数を延長する。
3. ガイド・レールの位置方式
国際的な実用新案権の発明のパテント。取り外し可能で、プログラム可能で適用範囲が広い側面クランプ装置、柔らかい板のために、歪められ、変形させたPCBsは、独特な上に平らになること、錫の厚さに影響を与えないでソフト ウエア プログラミングによって、自動的に、拡大し、引き締まることができる。
4. CCDのデジタル カメラ システム
新しい光学道のシステム ユニフォーム リング ライトおよびsteplessly調節することができる明るさ機能とつながれる高明るさの同軸ライトは印ポイントの錫メッキされる錫の、銅めっきされて金張りされてめっきに合わせるためにすべてのタイプをよく確認することができる（を含む不均等な印ポイント）異なった色のPCBsのFPCそして他のタイプする。
5. プラットホームを持ち上げる高精度PCBの厚さの調節
構造は密集し、信頼できる、持ち上がることは安定している、PINの針の高さソフトウェアは自動的に調節され、異なった厚さのPCB板の位置そして高さは正確に調節することができる。
6. 真新しい多機能インターフェイス
簡潔および作動すること容易。実時間温度のリモート・コントロール機能。
GKG-GT++の自動はんだののりの印字機の任意機能:
1. びんタイプの自動錫メッキするおよびはんだののりの検出機能
移動式自動はんだののりははんだののりの質および顧客のプリントの質を保障し、生産性を高めるためにステンシルのはんだののりの量を保障するように加えられる。
2. 自動分配システム
異なった印刷プロセス条件に従って、印刷の後で、PCB板は操作正確に分配し、錫メッキされ、並べられ、満たされ、他の機能ことができる;同時に、分配の頭部はまたが接着剤が熱されるときより低い周囲温度で使用することができる熱する機能、接着剤の流動率改良される装備されている。
3. SPIの関係
閉じたループ システムを形作るためにSPIと接続される。悪いSPIの印刷のフィードバック情報を受け取った後、機械はSPIのフィードバックのオフセットに従って自動的に調節する。X-Y方向オフセットは3PCSで自動的に調節することができ印刷を改善するためにステンシルはきれいになる。質および生産の効率は完全な印刷のフィードバック システムを構成する。
4. 鋼鉄網の検出機能
ステンシルの光源の補償を行い、リアルタイムのステンシルの網を点検するのにCCDを使用することによってそれはすぐに検出し、判断妨げられるでき、自動クリーニングをことをステンシルがクリーニングの後でかどうか行う。これは一種のPCB板の第2点検である。加えなさい。
5. 企業4.0の両立性を導くこと
自動的に機械状態および変数をアップロードか、または出力することによって、それは顧客の産業4.0理性的な生産に強い保証を提供する。それは顧客のMESシステムが付いている継ぎ目が無い関係を実現できプロダクトの高いトレーサビリティを実現する;理性的な管理および制御設備保全は、現地管理に従って、技術者のすべてのレベルの使用権利の自己割振りを実現する。
6. BTB
複線は性能を二度持って来る:2つの装置は各トラックの異なったプロダクトを動かすことのような、別に制御することができる;2つの装置はいつでも再度分けることができる
